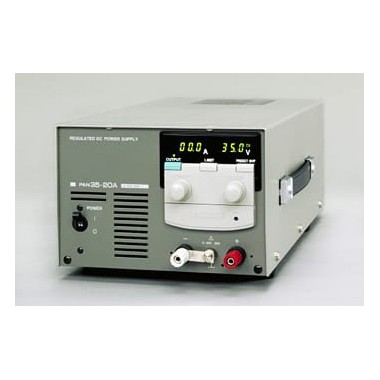

菊水kikusui PAN-A 系列高可靠性电源

高可靠性电源

产品概要

特长

当在PAN-A系列的输出上连接电池等积蓄能量的负载时，大电流通过内部输出控制电路的保护二极管，从负载流向内部电容器，有时可能会使内部破损，减少负载的寿命。此时，请在电源主体和负载之间，串联连接防止逆电流用的二极管。

负载电流拥有峰值时或呈脉冲状时

在数字电路或者电机驱动电路中，负载电流波形在仪表指示（平均值）钟即使在额定值内，当峰值超过额定值时，瞬间会进入稳恒电流领域，因此会出现输出电压降低，电压不稳。基本对策是增加输出电流（增加电流设定值或电流容量），但当脉冲幅度狭小或峰值小时，在负载端安装大功率的电容器的方法有时也有效。

感应性负载

当通过机械性开关打开，关闭输出时

1. 当通过开关，开关100V以上的直流输出时，因电弧放电等，开关的接点明显消耗，产生噪声。该噪声有时会通过负载线进入电源的误差增幅器，使输出不稳。请与感应性负载的情况进行相同处理，在接点的附近，接入CR吸收器，实施噪声对策。

2. 遥感时请同时开关感测线。

关于

接通电源时，由于接通的时机会产生突入电流。也被称为涌浪电流的该突入电流，因变压器芯材的磁饱和，理论上在电压波形的相位角90°（π/2）附近，接通电源开关，不会产生作为过度现象的突入电流，但在相位角0°（过零点）时，若接通电源开关，会产生如表格中所示的Max电流。实际上，芯材B-H曲线的滞后特性，或因切断开关的时机而产生的残留磁束的不同方向，或者被链接的AC线的阻抗，都会导致突入电流不同步。在使用多台PAN-A系列的系统中，当同时接通电源时，请注意AC电源或者配电盘的容量。

关于负电压

OUTPUT开关关闭时，以及把电流设定旋钮逆时针方向转到底时，输出部会产生0.6V左右的负电压。因此该电压，10mA左右的逆向电流流向负载。因此，关于该电流引发问题的负载，有时不适合使用本系列。

关于前面输出端子

前面的输出端子是补助输出端子。使用该端子时，有时会无法满足规格。而且，输出额定电压60V以上的型号，请使用附随的端子盖。

※PAN16-50A中没有装备该端子。

关于输出用的配线材
