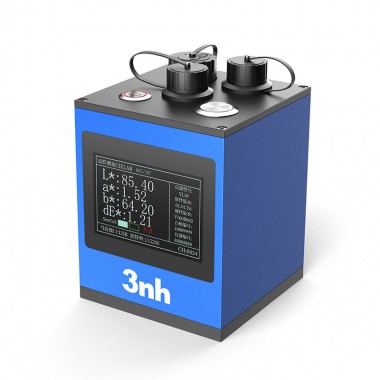

非接触式分光测色仪YL3120

基于45/0光学结构的YL3120是一款专为工业流水线、机械臂集成设计的在线颜色传感器,无需人工干预，长期稳定运行，适用液体、粉末、易损表面的快速无损检测。

在线颜色传感器YL3120 -在线颜色品控

在涂料、塑料、电子元件、化妆品等精密制造领域，颜色的准确控制直接关系到产品质量与品牌价值的体现。YL3120在线颜色传感器以非接触式测量技术，为生产环节注入智能色彩管理方案。无需人工干预，在线监测生产线产品颜色数据，降低人工误差，缩短调色周期，并在连续生产过程中实现零接触、助力企业快速决策，优化工艺流程，确保产品色值稳定。通过实时反馈生产参数，大幅削减原材料浪费与返工成本，提升整体产能。

YL3120 非接触式分光测色仪是一款用于工业自动化产线的在线颜色传感器。采用45/0光学结构，基于高精度光谱分析技术，结合非接触式探头设计，可快速、无损地测量物体表面的反射光谱及色度数据，支持实验室与工业场景的全链路色彩管理需求。尤其适用于液体、湿膜、酱状物、粉末、易损表面（如文物、化妆品、食品等）特殊材质的精密测色。

产品特点

1.高精度光谱分析技术

采用45/0光学结构（45°环形照明，接收角0°），结合高精度分光技术，能够准确捕获物体表面的反射光谱数据，确保颜色测量的一致性与重复性。有效避免环境光干扰，满足工业场景对色度数据的严苛要求。

2.非接触式无损检测

通过非接触式探头设计，YL3120可对小型且形状不规则的难测样本以及液体、软膏、粉末和凝胶进行快速无损检测。

3.广泛适用性与特殊材质处理能力

支持对复杂材质的精密测色，如

高反光/哑光表面（如塑料颗粒、金属涂层）的光谱适配；

透明/半透明液体（如化妆品乳液、酱状物）的穿透式测量；

动态流水线（如高速传送带）的实时色差监控，适应0.05秒级快速响应需求。

4.在线色彩管理与工业自动化集成

实时数据反馈：通过工业通信接口（如RS485、以太网）与PLC或MES系统缝对接，实现生产参数的动态调整，优化工艺流程。

全链路管理：支持从原料到成品的全流程色彩控制，减少人工抽检误差与返工成本，提升产能效率。

5.工业级可靠性与易用性

环境适应性：宽温设计（如-20~70℃）与IP66防水防尘工业级防护保障工业环境中的长期稳定运行。

快速部署：模块化设计兼容机械臂、流水线集成，支持一键标定与远程固件升级，降低维护成本。

产品技术参数

产品型号	YL3120
照明方式	45/0(45°环形照明，接收角0°); 符合标准CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
特性	测试探头和被测样品非接触测试，实现液体、酱状物、粉末、易损表面的等非接触精密测色。重点应用于自动化产线的精确颜色测量、品质控制；测量时间最快可达从0.05秒，可通过485或USB同其他系统进行通讯，配备上位机软件
照明光源	全光谱LED光源
分光方式	凹面光栅分光
感应器	256像元双阵列CMOS图像感应器
测量波长范围	400~700nm，10nm输出
显示精度	0.01
反射率分辨率	0.01%
反射率测定范围	0~200%
测量口径	Φ8mm
非接触距离	7.5mm(±0.15mm)
样品高度	厚度无限制，仅使用测试探头
测量观察方式	目视
测量时间间隔	1S
测量模式	仪器触发或在线控制触发
颜色空间	CIE LAB,XYZ,Yxy,LCh,CIE LUV,Musell,s-RGB,HunterLab,βxy,DIN Lab99
色差公式	ΔEab,ΔE94,ΔEcmc(2:1),ΔEcmc(1:1),ΔE*00，ΔE（Hunter）,DINΔE99
其它色度指标	光谱反射率,WI(ASTM E313，CIE/ISO,AATCC,Hunter,ISO2470/R457,Taube，Berger， Stensby),Tint(ASTM E313-00)， YI(ASTM D1925，ASTM 313), 同色异谱指数MI，沾色牢度,变色牢度,力份,遮盖度,黑度(My,dM),色密度CMYK（部分通过上位机软件实现）
观察者角度	2°/10°
观测光源	A,B,C,D50,D55,D65,D75, F1,F2,F3,F4,F5,F6,F7,F8, F9,F10,F11,F12,CWF,U30,U35,DLF,NBF,TL83,TL84, ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5, LED-BH1,LED-RGB1,LED-V1, LED-V2
显示	数据，样品色度值，色差值/图，颜色仿真，合格/不合格结果，显示容差可设置
测量时间	最快0.05秒（常规0.1秒左右）
校准	智能自动校准
防水等级	IP66
重复性	最优测试模式下(单次测量时间1.0秒时)：色度值：ΔE*ab 0.03以内（预热后,以间隔5s测量白板30次平均值）
台间差	ΔE*ab 0.3以内（BCRA系列Ⅱ 12块色板测量平均值）
准确性保证	保证一级计量合格
测量方式	单次测量，平均测量（2~99次）
尺寸	100100140mm
重量	约1400g
供电方式	直流24V,3A电源适配器供电
照明光源寿命	5年大于300万次测量
显示屏	TFT 真彩 3.5inch
接口	USB，RS485，RS232，以太网，外部触发，模拟信号输出
语言	简体中文，繁体中文,English
操作温度范围	0~40℃，0~85%RH（无凝露），海拔：低于2000m
存储温度范围	-20~50℃，0~85%RH（无凝露）
标准附件	USB线、RJ45网络线、RS485多机通信线、RS232通信线、标准校正板，黑校正盒
注：	注：该机型专门适用于流水化产线，深度功能定制会产生额外定制费用
