LS152真空镀膜在线测厚仪

详细内容

一、LS152真空镀膜在线测厚仪测试原理

材料的透过率(光密度)和材料的镀层厚度成一定的比例关系。这样通过监控材料的光学透过率(光密度)来达到监控材料的均匀性，镀层厚度的目的。只要是光能透过的材料，都可以通过监控透光率来监控产品的品质。如卷绕真空镀膜，玻璃镀膜，玻璃生产线等等。

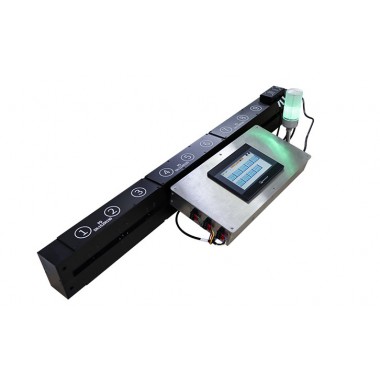

用户可以自由选择测试点的数量，下图为9组测试点的在线测厚仪外观图。设备的实际长度以定制的测试点数量为准。

二、LS152非接触式在线测厚仪结构组成‍

设备分为三部分：探测系统、人机交互设备、电脑实时监控系统；

探测系统:主要包括测试点（光源探头+接收探头），控制器和铝支架；

人机界面：7寸LCD人机交互界面，显示各个测试点的透过率和光密度数据；

电脑实时监控系统（选配）：数据记录，分析，报表等功能。

此仪器提供双路的RS485通讯接口，标准的MODBUS通讯协议，方便和PLC，单片机，人机界面，组态王，电脑等通讯。镀膜机可以直接读取此设备的光密度数据，实现控制自动化（闭环控制）。

LS152在线涂层测厚仪参数
