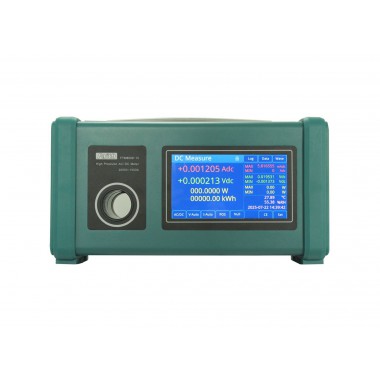

FTM8008系列高精度交直流测量仪

FTM8008系列高精度交直流测量仪是Faithtech生产的新一代高精度交直流测量仪。该产品采用全新的软硬件设计，能同时测量单相交直流电压、电流、频率、有功功率等，可广泛应用于计量研究所，电力，计量，军工，制造，科研等领域的交直流测量，政府检验机构以及其它计量领域用于单相交直流电压表、电流表、功率表。

简述

| 特点

可测量交、直流电压、电流、频率、有功功率；
电压、电流多量程，可自动切换，可量测到量程限制120%；
电压测量范围：DCV：-2000V～2000V，ACV：0～1414V；
电流测量范围：DCI：-1500A～1500A，ACI：0～1060A；
电压测量精度：0.004%+0.01%F.S.；
电流测量精度：0.008%+0.006%F.S.；
自带实时时钟，准确记录实时数据；
标配 RS232、RS485、LAN、CAN通信接口，可直接与 PC 机联机通信；
支持ModBus、CANOpen通讯协议；
7寸触摸屏操作，中英文菜单界面；
可外接电流传感器，扩展电流量程。

| 主界面显示

FTM8008提供全面的电气参数测量能力，涵盖电压、电流、功率及功耗。其核心优势在于高达7位分辨率的实时数据显示。卓越的精度与刷新率相结合，为客户研发验证、产品测试和能耗评估提供精准数据源。

曲线显示

FTM8008在测量时实时同步绘制测量曲线，让数据变化一目了然。更智能感知信号幅度，自动切换至最优量程，确保全程精准测量，省去手动调档烦恼，测试又快又准。

数据记录与导出

FTM8008提供数据记录能力。用户可精确控制记录的开始与结束时刻，确保捕获目标数据段。记录数据可通过USB便捷导出为标准化的表格文件（如CSV），完美兼容各类数据分析软件和办公工具。

外接电流传感器功能

FTM8008可以轻松外接各类电流传感器，测量范围随心扩展。更可在设置中精确设置传感器变比，确保读数精准可靠，完美适配您的专属测试方案。

订购信息

产品型号	测量范围
产品型号	直流电流测量	交流电流测量	直流电压测量	交流电压测量
FTM8008-06	±3A/±600A	3A/424A	±10V/±100V/±1000V/±2000V	10V/100V/707V/1414V
FTM8008-10	±3A/±1000A	3A/707A
FTM8008-15	±3A/±1500A	3A/1060A

注意：可选购费思FT-SCA系列2000A、3000A、5000A高精度电流传感器扩展电流量程。

型号				FTM8008-06	FTM8008-10	FTM8008-15	温度系数/℃(%RD+%FS)
直流测量	电压	测量精度	±10V	0.004%+0.006%F.S.			0.0002%+0.0003%
			±100V	0.004%+0.006%F.S.			0.0002%+0.0003%
			±1000V	0.004%+0.006%F.S.			0.0002%+0.0003%
			±2000V	0.004%+0.01%F.S.			0.0002%+0.0003%
	电流	量程1	测量范围	±30mA			-
			测量精度	0.004%+0.008%F.S.			0.0002%+0.0006%
		量程2	测量范围	±300mA			-
			测量精度	0.004%+0.006%F.S.			0.0002%+0.0006%
		量程3	测量范围	±3A			-
			测量精度	0.004%+0.006%F.S.			0.0002%+0.0006%
		量程4	测量范围	±60A	±60A	±75A	-
			测量精度	0.008%+0.008%F.S.			0.0002%+0.0006%
		量程5	测量范围	±600A	±600A	±750A	-
			测量精度	0.008%+0.006%F.S.			0.0002%+0.0006%
		量程6	测量范围	-	±1000A	±1500A	-
			测量精度	0.008%+0.006%F.S.			0.0002%+0.0006%
交流测量	电压测量精度（真有效值）*2		10V	0.05%+0.05%F.S.			0.0006%+0.001%
			100V				0.0006%+0.001%
			707V				0.0006%+0.001%
			1414V	0.05%+0.1%F.S.			0.0006%+0.001%
	电流（真有效值）*2	量程1	测量范围	30mA			-
			测量精度	0.1%+0.04%F.S.			0.001%+0.0015%
		量程2	测量范围	300mA			-
			测量精度	0.1%+0.04%F.S.			0.001%+0.0015%
		量程3	测量范围	3A			-
			测量精度	0.1%+0.04%F.S.			0.001%+0.0015%
		量程4	测量范围	60A	60A	75A	-
			测量精度	0.1%+0.04%F.S.			0.001%+0.0015%
		量程5	测量范围	424A	600A	750A	-
			测量精度	0.1%+0.04%F.S.			0.001%+0.0015%
		量程6	测量范围	-	707A	1060A	-
			测量精度	0.1%+0.04%F.S.			0.001%+0.0015%
频率测量	频率测量范围			10Hz～400Hz
	频率测量精度			0.03%
	分辨率			0.01Hz
其他参数
工作电压				AC100V～240V，50Hz/60Hz
工作温度				10℃～40℃
通讯接口				RS485、RS232、LAN（TCP/IP）、CAN
通讯协议				Modbus、CAN-Open
相对湿度				<70%RH，无腐蚀性气体
重量				4.3kg
尺寸				347（W）122（D）182（H）mm
