Dimension-Labs重磅推出Beamhere光斑分析仪系列产品，配合通用软件实现完整的光束质量分析功能。

光斑能量分布与光束发散角、M²因子是激光光束质量检测中的重要组成部分，高效准确的测量与分析是充分利用激光的前提。Beamhere系列产品功能完善，能够对光束整形、聚焦光斑与光束准直等场景进行检验评估，并提供符合ISO11146标准所规定的光斑参数，如光束宽度、峰值中心与椭圆率等。系列产品均可选配M²因子测试模块，实现光束传播方向上的束腰位置、光束发散角与M²因子的测量。BeamHere把对于激光光束的评价进行量化，并由软件一键输出测试报告，精确且高效的完成光束分析。

满足广泛测试需求的全系列产品 丨 适配所有Beamhere光斑分析仪的M2因子测试模块 丨 自主研发，精心设计的分析软件 丨 软件真正做到交互友好，简单易用，一键输出测试报告

满足广泛测试需求的全系列产品

Dimension-Labs推出的扫描狭缝式光斑分析仪系列与相机式光斑分析仪系例以不同适用波段划分，共同组成完整的产品系列，覆盖广泛波段的光斑测试需求。

适配所有Beamhere光斑分析仪的M²因子测试模块

Dimension-Labs推出的M2因子测试模块针对光束传播方向上的质量评价参数如M2因子与光束发散角等进行测量，兼容扫描狭缝式光斑分析仪与相机式分析仪。

自主研发，精心设计的分析软件

Dimension-Labs自研的Beamhere Laser Beam Analyzer光束分析软件，兼容Beamhere系列光束测量产品中的所有硬件模块。Dimension-Labs严格把关客户使用感受，界面清晰简洁，操作方便高效。

软件真正做到交互友好，简单易用

Beamhere soft光束分析软件，从逻辑设置到视觉呈现都以简单易用、一目了然为导向，考虑不同使用场景，为用户打造实用高效的操作软件。用户无需阅读详细操作手册也能正常完成测试过程，并一键输出测试报告。

Dimension-Labs推出的扫描狭缝光斑分析仪系列包含三个型号，实现在1 9 0 ~2 7 0 0 n m范围内的光斑分析。采用狭缝刀口双模式切换，将可测量光束直径拓展至2 . 5 µm ~1 0 m m范围，在不外加衰减片的情况可测量更高的功率。

主要优势

刀口狭缝双模式
µm级小光束测量
0.1µm高分辨率
可测高功率光束
创新、精确、紧凑的结构设计

具有刀口与狭缝扫描双模式

扫描狭缝式光斑分析仪不同型号都具有刀口与狭缝扫描两个模式，可由软件自主切换，以应对不同光束大小的测试需求。

µm级小光束测量

扫描狭缝式光斑分析仪，在测量直径小于20μm的极小光斑时拥有其它类型分析仪无法比拟的优势，用刀口法进行测试即可反映小光斑的形态。

0.1µm超高分辨率

扫描狭缝式光斑分析仪，基于独特的测量原理，使其对于光斑的分辨率达到0 . 1 µm，能更清晰准确的反映光斑形貌，不会损失重要特征。

可测高功率光束

扫描狭缝式光斑分析仪每次只会允许狭缝处的光透过并采集功率值，不会一次接收全部的光功率，这使得扫描狭缝式光斑分析仪的可以测试近10W的高功率激光。

创新、精确、紧凑的结构设计

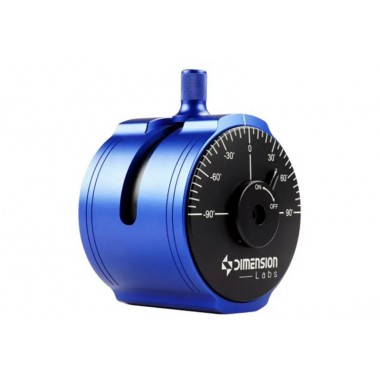

Dimension-Labs全新推出的扫描狭缝式光斑分析仪，转筒在垂直激光入射方向上做到±90°调节范围，以便用正面标识的XY轴对应一个光斑的长短轴，输出更精确的光斑模拟与测量。

同时结构上采用可调光阑覆盖通光孔径，从零可调的通光范围，即有效的隔绝环境光与杂散光的干扰，又保护通光孔径与脆弱的狭缝，避免人为触碰破坏，调节方式也直观方便。

技术简介

狭缝扫描仪包含有一个转动轮，转动轮上有两对不同宽度互相垂直的两对狭缝。转动轮里安装有一个旋转电机，可控制转动轮转动，并改变转动速率。激光从狭缝扫描仪入射口射入，转动轮转动的同时，垂直狭缝实现对激光的x与y轴进行扫描。扫描的同时，转动轮里面的光电探测器记录功率大小与位置信息，即可得到不同时刻 ｘ轴与 ｙ轴不同位置不同时刻的功率大小。对数据进行处理，得出光束直径、椭圆率、中心位置等一些光束质量的参数。

在旋转滚轮式正交狭缝测量方案中，利用狭缝进行物理衰减，可以将测量光强无失真衰减到探测器的线性响应范围内，这种测量方法可以进行大功率范围激光光束质量测量。

M²因子测试模块

模块描述

Dimension-Labs推出适配相机式光斑分析仪与扫描狭缝光斑分析仪系列产品的M2测试模块，针对激光的传播质量检测，可测量M2、发散角、束腰位置、束腰直径等光束质量特性参数。

主要优势

滑轨自动测量
软件自动分析
体积小巧
通用安装孔，拆装简易

技术简介

采用固定透镜、移动探头的方案，在保证透镜像差的前提下，测量时通常采集多个 Z 轴位置处的束宽来计算出 M2 因子等光束参数 。为了符合ISO11146标准提高测量精度，在光传播方向上采集大于 10 个位置处的束宽，其中必须至少要有 5 个距束腰的长度位于其一倍瑞利距离范围内的位置点。

分析软件

维度光电自研的BeamHere光斑分析仪软件，从逻辑设计到视觉呈现都以清晰简洁、操作方便、交互友好为导向，考虑不同使用场景，为用户打造实用高效的操作软件。
