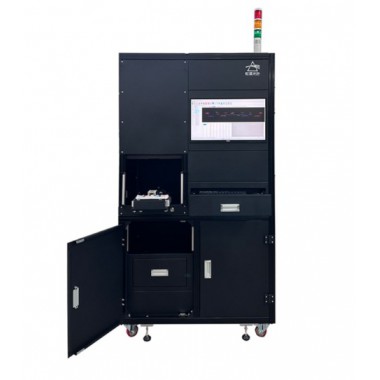

成像自动测试柜CXCSG-02

针对汽车发光配件模组总成或注塑件的光度和色度测试定制开发，可测量各发光部位的亮度L，色坐标x，、色温、主波长等参数。气动进出治具和打开屏蔽门，具备条码扫描、OK打点、NG箱及声光报警等功能。根据不同的需要选配不同型号的成像色度计或成像亮度计，定制相应的测试治具。

产品特点：

1.多功能测试:能够测量各发光部位的亮度L、色坐标x,y、色温、主波长等参数,满足多种光学性能测试需求。

2.高效自动化:采用气动进出治具和自动打开屏蔽门设计,实现快速、稳定的测试过程。

技术参数与规格（以1200万像素举例）：

1.测量产品尺寸：最大定制到 800cm，适应不同尺寸的汽车发光配件模组。

2.总像素点：1200 万-6100万可选配，高分辨率保证了测试结果的准确性。

3.分辨率：4960*3000，提供清晰的图像，便于对测试结果进行分析。

4.像元尺寸：3.45*3.45um，小像元尺寸保证了测试结果的精细度。

5.靶面尺寸：1.1"(14.1*10.3mm)，满足多种测试镜头的安装需求。

6.曝光时间：lus-10s，可根据测试需求灵活调整。

7.测试速度：<3s(曝光时间小于 500ms 情况下)，高效快速，满足产线检测的高效要求。

8.亮度范围：0.001--1000kcd/m2(可根据需求定制量程，加 ND 镜），满足不同亮度产品的测试需求。

应用

此套系统主要应用于汽车氛围灯、汽车前杠注塑件背光、汽车中控注塑件背光、汽车氛围灯、汽车仪表盘背光、显示屏键盘背光等产品的产线检测。
