品牌：: 波兰sonel

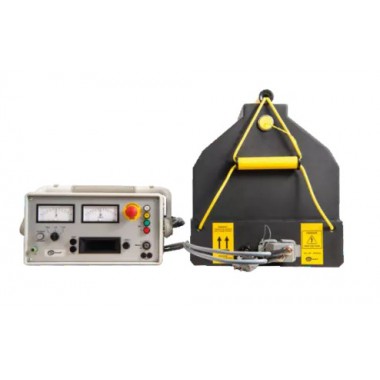

S-44 VLF Hipot (230 V)

高压绝缘测试仪

使用VLF或直流慢电压测试电缆的状况。

S-44VLF高压绝缘测试仪是一款紧凑、坚固且便携的测试套件，用于根据IEEE400、IEC 60502-2、CENELEC HD 620和621以及DIN VDE 0276/620和621标准对中压电缆进行测试。测试采用低电应力法进行，电压频率为0.1 Hz的VLF（极低频）。

VLF测试是检测绝缘损坏的最快方法。S-44VLF仪器可测试塑料绝缘（XLPE、PE-、EPR）以及纸油绝缘（PILC）电缆。也可以使用直流电压进行测试。

使用VLF或直流电压评估电缆状况

功能

极小巧的高功率甚低频测试设备
1-2人轻松携带
操作简便：带有工业级OLED显示屏的菜单辅助控制
全自动测试序列
集成计时器 1-300 分钟，带自动跳闸功能
集成故障检测
集成故障时间检测
直接在高压输出端测量电压
保护接地
高压启动钥匙联锁
符合 EN 50191 标准的保护电路/指示
VLF测试期间漏电流测量

概述

这款紧凑、坚固且便携的电缆测试仪用于根据IEEE400、IEC 60502-2、CENELEC HD 620和621以及DIN VDE 0276/620和621标准对中压电缆进行测试。测试采用低应变法，以0.1 Hz频率施加极低频（VLF）测试电压。

VLF测试能够在最短的测试时间内检测绝缘体的损伤。S VLF系列设备可测试挤出绝缘（XLPE、PE、EPR绝缘）电缆以及纸油绝缘（PILC）电缆。还可进行带电缆护套的直流电压测试。

可选功能

VLF测试仪的数据记录（U盘）
频率扩展：0.05 + 0.02 Hz
定制测试线缆
运输案例

技术规格

	S-24 VLF	S-36 VLF	S-44 VLF (230 V)	S-44 VLF (110 V)	S-57 VLF
Indekx	WMGBS24VLF	WMGBS36VLF	WMGBS44VLF	WMPAS44VLF	WMGBS57VLF
电源	230 V (±10%) 10 A, 50/60 Hz	230 V (±10%) 10 A, 50/60 Hz	230 V (±10%) 10 A, 50/60 Hz	110 V (100 V...127 V) 15 A, 50/60 Hz	230 V (±10%) 10 A, 50/60 Hz
输出电压	0…24 kVRMS VLF 0.1 Hz (可选：0.05 Hz + 0.02 Hz) ± 0…34 kV 直流	0…36 kVRMS VLF 0.1 Hz (可选：0.05 Hz + 0.02 Hz) ± 0…52 kV 直流	0…44 kVRMS VLF 0.1 Hz (可选：0.05 Hz + 0.02 Hz) ± 0…62 kV DC	0…44 kVRMS VLF 0.1 Hz (可选：0.05 Hz + 0.02 Hz) ± 0…62 kV DC	0…57 kVRMS VLF 0.1 Hz (可选：0.05 Hz + 0.02 Hz) ± 0…62 kV 直流
电压波形
超低频	相似的正弦波，对称，带有真有效值测量	相似的正弦波，对称，带有真有效值测量	相似的正弦波，对称，带有真有效值测量	相似的正弦波，对称，带有真有效值测量	相似的正弦波，对称，带有真有效值测量
DC	直流电压，正负极性	直流电压，正负极性	直流电压，正负极性	直流电压，正负极性	直流电压，正负极性
过流跳闸（直流）	10 mA	10 mA	10 mA	10 mA	10 mA
Max. testable cable length, max. capacitance (VLF)	up to 60 km (15 µF at 24 kVRMS, 0.02 Hz)*	up to 60 km (15 µF at 18 kVRMS, 0.02 Hz)*	up to 60 km (15.0 µF at 18 kVRMS, 0.02 Hz)*	up to 60 km (15.0 µF at 6 kVRMS, 0.02 Hz)*	up to 60 km (15.0 µF at 18 kVRMS, 0.02 Hz)**
Max. load at max. output voltage (VLF) and 0.1 Hz	5 µF at 24 kVRMS	2.4 µF at 36 kVRMS	1.5 µF at 44 kVRMS	1.0 µF at 44 kVRMS	0.9 µF at 57 kVRMS
Discharge - integrated automatic discharge device	max. 9000 J	max. 12500 J	max. 12500 J	max. 12500 J	max. 12500 J
Voltage measuring range	-40…0…40 kV accuracy ±1%	-60…0…60 kV accuracy ±1%	-70…0…70 kV 精度 ±1%	-65…0…65 kV 精度 ±1%	-70…0…70 kV 精度 ±1%
当前测量范围	±0…100 µA / 1 mA / 10 mA	±0…100 µA / 1 mA / 10 mA	±0…100 µA / 1 mA / 10 mA	±0…100 µA / 1 mA / 10 mA	±0…100 µA / 1 mA / 10 mA
工作温度	-20…+45°C	-20…+45°C	-20…+45°C	-20…+45°C	-20…+45°C
储存温度	-25…+70°C	-25…+70°C	-25…+70°C	-25…+70°C	-25…+70°C
职责	连续运行	连续运行	连续运行	连续运行	连续运行
PC接口	U盘	U盘	U盘	U盘	U盘
建筑	分为两部分：操作单元和高压单元	分为两部分：操作单元和高压单元	分为两部分：操作单元和高压单元	分为两部分：操作单元和高压单元	分为两部分：操作单元和高压单元
