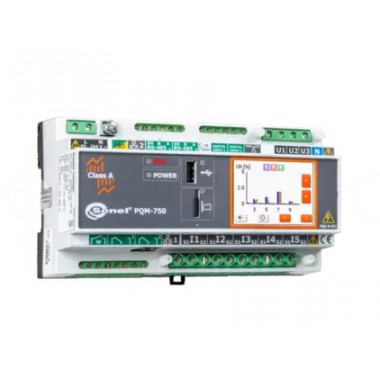

波兰sonel PQM-750 电能质量分析仪

• 根据IEC 61000-4-30标准达到A级，经认可实验室出具的证书确认。

• 电压输入 L1、L2、L3、N、E（5个端子）

• L1、L2、L3、N、E电流（5个电流互感器）

• 内置 5 A 或 1 A电流传感器，或 一种不带传感器但与外部传感器配合使用的变体*

• 对一次侧的间接测量及其计算结果的可能性

• 在50 Hz、60 Hz、400 Hz电网中的运行

• 记录电压和电流事件以及波形

• 设计时带或不带瞬态测量模块

• 测量超过4000个参数

• 24位模拟数字转换器

• 基础采样率为 80 kHz

• 在2…150 kHz频段内进行了传导发射监测

• 两个局域网端口，其中一个端口支持通过 PoE（以太网供电）为仪表供电。

• 内置可充电电池

• 两种电源供电选项：内置电源单元 85…264 V 交流电（120…300 V 直流电）或 18…60 V 直流电

• 8 GB 内存（microSD 卡）

• 用于仪表更新和数据交换的USB端口

• 两个二进制输入，两个继电器输出，两个RS-485端口

• 将继电器输出连接至监控分析仪运行（看门狗）

• 用于外部温度传感器的1线输入

• 2.4英寸触摸屏

• DIN导轨或壁挂式

• 扩展总线，用于连接各种外部模块（例如 GPS、LTE）

• 用于编程电表、读取当前数据、查看带有示波图/RMS显示的记录事件列表的内置网页服务器。

• 通过 NTP 服务器与参考源进行时间同步，IRIG-B（通过内置 RS-485）

• 可选的 GPS 模块和天线

• 测量类别 CAT III 600 V (IV 300 V) 用于电压输入

• 电流输入的三类300伏测量类别

• 密封电流和电压输入的可能性

* 即将推出

标准传输协议

• Modbus TCP/IP

• Modbus RTU

• IEC 61850

• PQdif

网页界面（Web服务器）

• 从任何网页浏览器访问界面

该仪器可通过添加额外的通信协议以及物理和软件功能进行扩展。

• 带IRIG-B输出的GPS模块及GPS模块天线（10米 / 20米 / 30米）

• LTE GSM 模块*

• I/O模块*

• LCD 7英寸触摸面板，用于在安装位置*对分析仪进行全面操作。

* 即将推出

内置软件（网页界面 – 网页服务器）允许您配置设备并查看实际数据。它可测量以下参数。

• 相RMS电压 U 对于 L1、L2、L3+N/PE

• 相间RMS电压 U，L12，L23，L31

• RMS电流I所有相 + N + PE

• 峰值系数CF电压和电流的

• 网络频率 f 用于 L1

• 有功功率 P 用于 L1、L2、L3

• 有功功率 P1 (分离的 50 Hz) 用于 L1、L2、L3

• 无功功率Q对于L1、L2、L3

• 无功功率Q1 (分离的 50 Hz) 用于 L1、L2、L3

• 视在功率 S，用于 L1、L2、L3

• 视在功率 S1 (分离的 50 Hz) 用于 L1、L2、L3

• 三相总功率 P3F, Q3F, S3F

• 三相总功率 P13F, Q13F, S13F

• cosφ 对于 L1, L2, L3, cosφ3F

• 功率因数 PF 对于 L1, L2, L3, PF3F

• tgφ 对于 L1, L2, L3, tgφ3F

• 失真度 D 用于 L1、L2、L3

• 三相总畸变功率D3F

• 失真功率因数DPF对于 L1、L2、L3

• 事件的相电压和电流的形状

• 电流和电压的相图

• L1、L2、L3的活化能——取EP+或给定EP-。

• 三相有功能量 – 抽取 EP3F+ 或 供给 EP3F-

• L1、L2、L3的感性无功能量用于消耗 – EQL+

• L1、L2、L3的电容性无功能量用于消耗 – EQC+

• 三相无功能量消耗 – 感性 EQL3F+和容性 EQC3F+

• L1、L2、L3 的表观能量 – ES

• 三相视在能量ES3F

• 谐波 hn 至 256次的电流和电压

• 电流和电压中高达256次的互谐波

• 电流与电压谐波之间的相位角

• 2…150 kHz 带宽的监测

• U直流 相电压分量

• 谐波电流和电压的份额与有效值（RMS）的关系（%） – hnR

• 与基波谐波 h1 相关的谐波电流和电压的份额 (%) – hnF

• THDR 针对以RMS值计算的电压和电流（%）

• THDF 针对相对于基波谐波计算的电压和电流（%）

• TIDR 用于计算相对于RMS值的电压和电流（%）

• TIDF 用于相对于基波谐波计算的电压和电流（%）

• 有功和无功谐波功率

• K-因子 for I1, I2, I3, IN

• 因子 K (欧洲)

• 对称电压分量：零U0，正U1，反U2

• 谐波分量（1, 4, 7, …）的电压值（V, %）、（2, 5, 8, …）的电压值（V, %）、（3, 6, 9, …）的电压值（V, %）

• 电流的对称分量：零I0，正I1，反I2

• 电流的数值（A，%），谐波分量的级数：正序（1、4、7,…）、逆序（2、5、8,…）、零序（3、6、9,…）

• 短期闪烁因子Pst

• 长期闪烁因子Plt

• 电压不平衡

• 当前不平衡

• 瞬态电压高达 6000 V

• 涟波控制信号

• 温度：Tw（分析仪内部），Tz1…Tz4（1线）

符合IEC 61000-4-30标准A类制造，该仪器符合：

• 产品标准：

• IEC 62586-1 – 电源系统中的电能质量测量 – 第1部分：电能质量仪器 (PQI)

• IEC 62586-2 – 电源系统中的电能质量测量 – 第2部分：功能测试和不确定度要求

• 网络参数测量标准：

• IEC 61000-4-30 – 电磁兼容性（EMC） – 测试与测量技术 – 电力质量测量方法

• IEC 61000-4-7 – 电磁兼容性（EMC） – 测试与测量技术 – 电源系统及相关设备谐波与互谐波测量及仪器仪表通用指南

• IEC 61000-4-15 – 电磁兼容性 (EMC) – 测试与测量技术 – 闪烁计 – 功能与设计规范

• EN 50160 – 公用电力网络供电的电压特性

• 安全标准：

• IEC 61010-1 – 测量、控制和实验室用电气设备的安全要求。第1部分：一般要求

• IEC 61010-2-030 – 测量、控制和实验室用电气设备的安全要求 – 第2-030部分：具有测试或测量电路的设备的特殊要求

• 电磁兼容标准：

• EN 55032 – 多媒体设备电磁兼容性 – 发射要求

• IEC 61000-6-5 – 电磁兼容性（EMC） – 第6-5部分：通用标准 – 用于发电厂和变电站环境的设备的抗扰度
