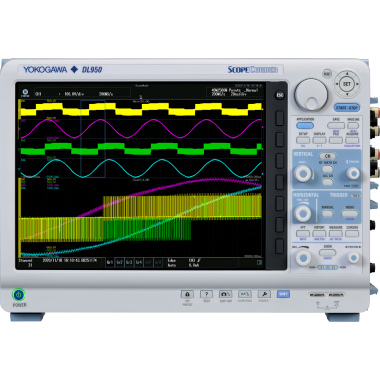

示波记录仪 DL950

为了实现低碳社会，消除对化石燃料的需求，实现联合国可持续发展的全球目标，新的可再生能源与交通运输、家用工业电器的节能技术开发迫在眉睫。

为了最大限度减少能量损失，优化设计效率，工程师们需要详细了解产品的电气和机械行为。 DL950示波记录仪可捕获并分析各种电子、物理传感器信号和串行总线。它是一个独特的组合，高采样率，可在长期记录的同时查看细节。

DL950将成为用户实验室中最有价值的仪器之一。

确保数据真实准确无遗漏地被采集，是工程师进行设计改善，优化产品 的关键所在。

横河可为您提供全面高效的测量解决方案。

• 200MS/s高速采样率

• 8G点大内存

• 以20MS/s的速度长时间记录到内部闪存

• 10Gbps以太网高速数据传输

• 高达160CH的多单元同步运行

高速的DAQ & 超长存储的示波器

新型高速模块和10Gbps以太网

200MS/s 14-Bit绝缘模块

精确捕获变频器的开关波形和电源周围的高频干扰噪声。

• 高达1000V绝缘输入

• ADC分辨率14-Bit

• 40MHz宽带

• 长达20秒连续采集

10GE数据传输（/C60选件）

使用10Gbps以太网，可以在PC上实时存储高达10MS/s的数据。 SFP+模块、光纤线和PC软件IS8000可用于数据传输。 *请使用市售SFP+模块和10GE光纤线。

多功能集成测量

多单元和仪器同步测量

高达160CH的多单元同步（/C50选件）

通过光纤线将最多把4台从机连接到一台主机上，可以将通道数扩展到160个。通过主机同步从机的方式，开始/停止、触发和按采样时钟采集。

IEEE1588*/IRIG和GPS时间同步（/C35，/C40选件）

使用IEEE1588信号进行时间同步。通过/C40选件， DL950可以输出IEEE1588主信号。也可以使用IRIG和GPIB进行时间同步（/C35选件）。

应用向导式菜单

轻松执行常用的测量应用

触摸任意应用图标，就会出现图像化设置屏幕。在测量前按照向导逐屏设置，操作更直观。

电机和变频器测试

Motor dq analysis function (/MT1 option)

The /MT1 option calculates Park and Clarke transformations in the DL950 from battery DC voltage/current, three-phase motor voltage/ current, and motor rotation information.
It can be combined with motor parameters, power measurement, and harmonic analysis.
A single DL950 can also integrate other measurements such as vibration, temperature, and CAN monitoring.

功率和谐波分析（/G05选件）

只需要一台DL950就可以评估一个由电池驱动的电机系统，如电动车。 DL950测量变频器的输入和输出功率计算出转换效率，在捕获电机转速和扭矩机械变化的同时，分析外部干扰引起的谐波影响。

编码器旋转角度（/G03或/G05选件）

DL950可以根据编码器输出的脉冲计算旋转角度，并将旋转角度的趋势显示为波形。可以同时观察和检查旋转角度及其控制信号是否异常。

长时间数据记录

双捕获功能

对于耐久性测试，即使在监测低速数据时，也需要高速采样率捕获瞬态现象，从而将长期趋势可视化。双捕获功能可使用两种不同的采样率同时记录与捕捉，以独特的方式解决了这些矛盾的要求。

物理现象分析

应变规测量（/G03或/G05选件）

通过连接应变规式传感器（如负荷传感器或扭矩传感器）可测量负载、压力和加速度。此功能无需繁杂的校准值，自动计算转换并可以轻松设置。

电源线路分析

电源线路异常检测（波形窗口触发）

用于检测频率波动、电压下降和其他普通触发难以检测的现象的特殊触发。此触发还可用于检测典型的电源问题，如瞬时掉电、骤降和浪涌。
