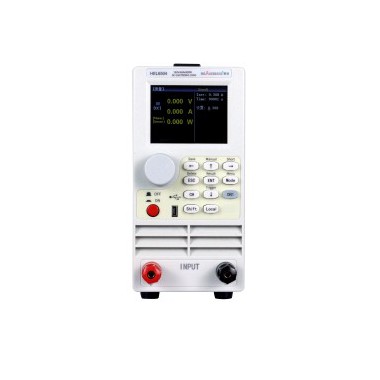

HEL6504/HEL6524/HEL6502/HEL6504A/HEL6513精密直流编程电子负载

这款电子直流负载集成了现代测试技术的精华，以其操作简便、性能卓越而广受用户好评。它配备了一块2.8寸液晶显示屏，

界面设计时尚大方，为用户提供直观、清晰的测试数据显示和操作体验。设备支持双通道完全独立测试，

极大地提高了测试效率和灵活性。

产品特性

测量范围：电子直流负载拥有200~400W的功率测量范围，可测试0~500V的电压和0~40A的电流，满足各种测试需求。

高精度测量：设备具备1mV/1mA的高分辨率，电压电流测量速度高达2kHz，确保测试数据的准确性和实时性。

多种测试模式：支持CC（恒流）、CV（恒压）、CR（恒阻）、CP（恒功率）四种基本模式，同时提供多模式电池放电测试，

满足不同应用场景的测试需求。

高性能测试功能：高达5K的动态电流测试能力，以及独立短路测试功能，确保设备在复杂测试环境下也能稳定运行。

多重保护机制：设备具备过电压、低电压、过电流、过功率、过热、防反接、电源启动等多种保护功能，确保测试过程的安全可靠。

通信与接口：支持RS232通信接口（DCL6102为选配），方便与自动化生产线、自动测试系统(ATS)无缝连接。此外，

还支持外部触发输入、PASS/FAIL结果输出、外部脚踏开关输入、外部Sense输入等多种功能，满足不同用户的个性化需求。

智能管理：配套的上位机软件可实现远端操作和监控，方便用户进行远程管理和数据分析。设备还具备断电记忆功能，

确保测试数据不会因意外断电而丢失。

用户友好性：支持中/英文界面显示，操作简便直观。设备采用智能温控风扇设计，确保设备在长时间工作过程中也能保持稳定的性能。

应用领域

电子直流负载广泛适用于电源模块测试、锂电池、铅酸电池等性能测试，以及太阳能、风能等新能源设备的电源测试等领域。

其强大的性能和丰富的功能，能够满足各种测试需求，为用户带来便捷、高效的测试体验。

负载型号		HEL6504	HEL6524  HEL6502	HEL6504A	HEL6513
通道数		单通道	双通道      单通道	单通道	单通道
额	电压	0~150V	0~150V	0~500V	0~150V
定
值
	电流	0~4A, 0~40A	0~2A, 0~20A	0~1.5A, 0~15A	0~4A, 0~40A
	功率	400W	2×200W      200W	400W	600W
CV	量程	0~18V, 0~150V		0~50V, 0~500V	0~18V, 0~150V
模
式
	分辨率	1 mV, 10 mV
	精度	±(0.05%+0.025% FS)
CC	量程	0~4A, 0~40A	0~2A, 0~20A	0~1.5A, 0~15A	0~4A, 0~40A
模
式
	分辨率	1mA, 10mA
	精度	± ( 0.05% + 0.05%FS )
CR	量程	0.05Ω~7.5KΩ		0.1Ω~25KΩ	0.05Ω~7.5KΩ
模
式
	分辨率	16 bit
	精度	0.1% + 0.5%FS
CP	量程	400W	200W	400W	400W
模
式
	分辨率	10mW
	精度	0.1% + 0.5%FS
动态电流
动态模式	T1&T2	100μS~3600S
	精度	5 μS±100 ppm
	斜率	0.001~0.15 A/μS
电压回读	量程	0~18V, 0~150V		0~50V, 0~500V	0~18V, 0~150V
	分辨率	1mV, 10mV
	精度	± ( 0.05% + 0.1%FS )
电流回读	量程	0~4A, 0~40A	0~2A, 0~20A	0~1.5A, 0~15A	0~4A, 0~40A
	分辨率	1mA, 10mA
	精度	± ( 0.05% + 0.1%FS )
功率	量程	400W	200W	400W	600W
回读
	分辨率	10mW
	精度	± ( 0.1% + 0.5%FS )
基本保护
功率保护		≥404W	≥202W	≥404W	≥404W
电流保护		≥40.4A	≥20.2A	≥15.2A	≥40.4A
电压保护		≥152V	≥152V	≥505V	≥152V
温度保护		≥85℃
尺寸		300mm*88mm*174mm			412mm*88mm*174mm
