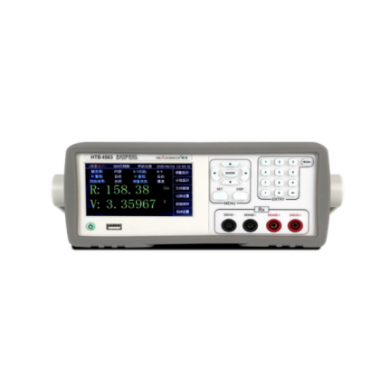

HTB-4560系列电池内阻测试仪

慧谱HTB系列是一款基于高性能32位ARM处理器、配备4.3英寸真彩触控屏的微型台式电池内阻测试仪。它采用全新改良的交流电阻测试原理，具备极宽的程(电阻:0.0001m0~3.3000kQ;电压:0.00001V~30.0000V，和高精度(电阻±0.5%，电压±0.02%120V以下含120V，0.05%120V以上)，能以超高速(55次/秒)精确测量各类电池(锂电池、镍氢、镍镉电池、碱性电池、磷酸铁锂电池、铅酸蓄电池和纽扣电池，18650电池等各类电池)的内阻和电压。其核心作用在于高效的自动化质量分选，通过标配Handler (PLC)接口独立输出电阻/电压的HIGH/IN/LOW信号，并增强IO驱动能力，可直接驱动继电器，完美适配高速全自动流水线测试需求，大幅提升生产效率。仪器还提供丰富的通讯接口(RS-232C,RS485,USB)，兼容SCPI及Modbus协议，标配数据采集软件支持数据库及Excel导出，便于远程控制、数据采集与分析，是测量电池品质、提升生产效能的专业仪器。

测试频率

1kHz ，频率稳定性 ：20ppm

量程

HTB456X:

电阻：使用 7 量程测试，3mΩ ~3.3kΩ。

电压：30VDC

量程自动、手动和标称。

量程标称：仪器会根据标称值自动选择最佳量程。

测试速度

仪器分四档速度：慢速、中速、快速、高速。 全通道打开 ，并且手动量程方式 ：

慢速 ：    4 次/秒

中速：     8 次/秒

快速 ：    20 次/秒

高速：     55 次/秒

触发方式

内部、外部（远程触发）。

 基本准确度

电压：120V以下（含120V）是0.02%，120V以上是0.05%。

 最大读数

电阻 ：31,000

电压 ：600,000

 校准功能

全量程短路清“0”: 消除引线电阻和杂散电压的影响。

 比较器功能（分选功能）

仪器具有分选功能。

RHI/RNG/RLO 输出。

VHI/VNG/VLO 输出。

总 NG/OK 输出。

比较方式:

绝对值公差±TOL 分选：测量值与标称值的绝对偏差与各档极限进行比较。

百分比公差%TOL 分选：测量值与标称值的百分比偏差与各档极限进行比较。

顺序比较分选：测量值直接与上下极限比较

系统设置

 数据保持（ DH ）功能

 讯响设置

 接口

RS-232/ USB 远程控制 ：

支持最大 115200bps 的波特率 ，兼容 SCPI 协议 ，ASCII 传输。

Handler 接口

全光耦隔离、内置上拉电阻的输入输出口。

支持内部 5V 和外部最大 35V 电源。

输入：触发信号，

输出：所有的分选比较结果信号；测量同步信号（ EOC ）；大电流驱动输出 ，直接驱动继电器。
