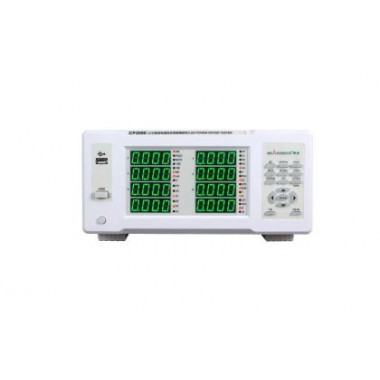

CP2080(谐波THD) LED驱动电源综合性能测试仪

LED驱动综合性能测试仪是一款具备高清四位八通道数码管显示的先进测试设备，专为LED驱动电源、

开关电源、电源适配器、充电器等电源产品的电性能测试而设计。该测试仪功能全面，操作简便，

能够为电源产品提供精确、可靠的测试数据，确保产品质量和性能的稳定。

一、设备概述

这款LED驱动综合性能测试仪采用先进的测试技术，具备多种测试项目，可全面评估电源产品的性能。

通过高清四位八通道数码管显示，用户能够直观地查看测试结果，方便进行数据分析和处理。

二、主要测试项目

输入电压测试：测量电源产品的输入电压值，确保其在正常范围内。

输入电流测试：检测电源产品的输入电流，以评估其功耗情况。

功率因数测试：测量电源产品的功率因数，反映其能量利用效率。

频率测试：检测电源产品的输入频率，确保其符合标准要求。

纹波电流测试：测量电源产品中的纹波电流，以评估其稳定性和纯净度。

DF测试：谐波和失真因子（DF）测试功能，能够评估电源产品的波形质量和稳定性。

谐波测试有助于发现电源产品中的谐波成分，防止对电网造成干扰；

而DF测试则可以评估电源产品输出波形的失真程度，确保其性能稳定可靠。

功效测试：综合评估电源产品的性能表现，包括转换效率、稳定性等。

三、负载电性能参数测试

负载输出电压测试：测量电源产品在负载条件下的输出电压有效值和平均值，确保其稳定且符合设计要求。

负载输出电流测试：检测电源产品在负载条件下的输出电流，以评估其负载能力。

负载功率测试：测量电源产品在负载条件下的输出功率，反映其实际工作能力。

效率测试：计算电源产品在负载条件下的效率，评估其能量转换效率。

四、启动输出特性测试

空载电压测试：在空载条件下测量电源产品的输出电压，以评估其基础性能。

峰值电压测试：检测电源产品在启动或工作过程中的峰值电压，确保其不会超过安全范围。

峰值功率和电流测试：测量电源产品的峰值功率和峰值电流，以评估其瞬态响应能力。

启动时间测试：记录电源产品从启动到稳定工作所需的时间，以评估其启动性能。

五、报警功能

LED驱动综合性能测试仪还具备报警功能，用户可根据实际需求设置显示参数的上下限报警值。

当测试结果超出设定的范围时，设备将自动触发报警提示，帮助用户及时发现并处理潜在问题

确保测试的准确性和安全性。

LED驱动综合性能测试仪是一款功能强大、操作简便的测试设备，能够全面评估电源产品的性能表现。

通过使用该设备，用户可以轻松获取关键性能参数，确保产品质量和稳定性，提高生产效率和市场竞争力。
