美翠METREL MI3295 大地网接地电阻表

MI3295  接地装置特性参数测量系统/MI3295S  大地网接地电阻测试仪

MI3295测量功能：跨步电压和接触电压测量、接地阻抗测量，分辨率 1 mΩ。MI3295S测量功能：接地阻抗测量，分辨率 1 mΩ。说明：MI3295S测量接地电阻的技术参数同MI3295

主要特点：

高精度、卓越的抗干扰能力、重量轻、独立测量、安全

-     由于采用高达50A的电流和有效的噪声抑制措施，测量精度高

-     对地电流的抗干扰性能卓越

-     独立测量跨步电压，不需要电压极

-     重量轻

-     由于输出电压低于55 V，安全性高

-     用PC 软件程序包直接下载测试结果，对试验结果进行分析归档

应用：用于发电厂、变电站和其他电力系统保护接地的试验和检查。

标准：

-     功能：RAT 2008；HD 673 N4；ANSI/IEEE Std 81；EN 61557-5；

-     电磁兼容性 (EMC)：EN 61326；

-     安全性(LVD)：EN 61010-1；EN 61010-031；

技术参数：

跨步电压、接触电压：

-    *显示的跨步电压和接触电压是基于计算的结果：

U_S=U_{meas ∙}I_fault/I_gen; U_C=U_{meas ∙}I_fault/I_gen;

I_fault (可选)：10A - 200 kA

-    输入电阻 (可选): 1 kΩ, 1 MΩ

-    噪声抑制：DSP 滤波器，对50（60Hz）工频干扰抑制率达 64 dB

电流：

-    电流发生器：55 A max

-    测试电压：< 55 V

接地电阻：

-     开路电压：< 50 VAC（确保人身安全）

-     测试电流：< 7.5 A

-     接地电极对测试年结果的影响:  ≤ ±(10 % 读数 + 10 位)

-     (Rc, Rp)_max = (10+ 100 R) or 2 kW (最小值)

-     自动测量接地桩的接地电阻

-     自动探测噪音干扰

通用技术参数：

主机：

-     电源：230 V AC (±10 %)/50 或r 60 Hz

-     功耗：750 VA

-     过压保护等级：CAT II/300 V

-     测量保护等级：CAT IV/50 V

-     保护等级：ClassI

-     显示：128 x 64 带背光的液晶屏

-     内存：1000个数据

-     电流记录：24小时（最小）

-     通讯：RS232 (用于和仪表通讯)

-     尺寸：56.3 cm × 27.5 cm × 25.7 cm

-     重量：29.5 kg

测量表：

-     电源：9V_DC (6 x 1.5 V  5号充电电池)

-     工作时间：12小时

-     测量保护等级：CAT IV / 50 V

-     显示：128 x 64 带背光的液晶屏

-     内存：1500个数据

-     通讯：RS232 、USB

-     尺寸(w×h×d)：23 cm × 10.3  cm × 11.5 cm

-     重量：1.3公斤

环境参数：

-     工作温度范围：0 °C - +40 °C

-     工作湿度范围：85 % RH (0 °C - 40 °C)

-     存储温度：-10 °C - +60 °C

-     存储湿度：90 % RH (-10 °C - +40 °)

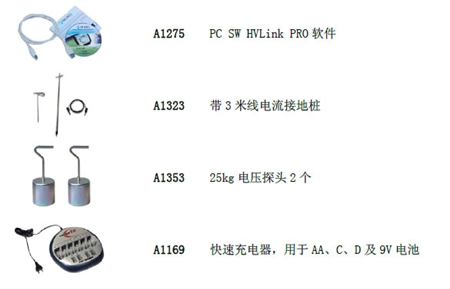

产品标准配置：
