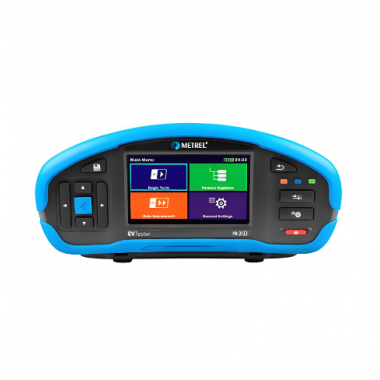

MI3132 电动汽车绝缘测试仪

MI3132 电动汽车绝缘测试仪是一款便携式电池供电测试仪器，具有出色的IP保护，专为电动汽车测试而设计。该仪器支持最新标准UN ECE R100附录4A、4B，旨在测量电动汽车的绝缘电阻。该仪器的设计符合人体工程学，具有直观的用户界面、指南针记忆管理器和完全可编程的自动序列，通过大彩色触摸屏显示屏进行管理。除此之外，该仪器还支持广泛的测试和测量功能，包括2A微欧姆测量、在线电压监测、高达1500 V的绝缘测试以及功能和目视检查。

测量功能：

绝缘测量应符合UN ECE R100和ISO6469-3的要求，并将REESS作为直流电压源；

直流电压为50V至1500V时的绝缘电阻；

直流电压测量；

TRMS电压和频率测量；

四线制微欧姆测量；

2 A直流试验电流；

7mA和200mA直流测试电流的低欧姆测量；

目视安全和功能检查。

主要功能：

根据UN ECE R100使用内部直流电源测量绝缘电阻；

使用Kelvin夹具和高达2A的测量电流进行精确的四线测量；

微欧姆测量中可设置的持续时间和电流方向（单向或双向）；

绝缘范围：绝缘范围广，测试电压从50 V到1500 V，电阻测量范围高达3 GΩ；

过电压类别1000 V CAT III；

4.3英寸彩色液晶显示屏，带触摸屏；

可编程自动序列；

户外使用和恶劣环境的高度防护；

直流电阻测量；

支持单一或自动测量；

内置充电器和可充电锂离子电池作为标准配件；

通过内置BT模块与PC进行BT通信；

用于测量前后处理的PC SW Metrel ES Manager软件：准备测试结构、结果下载、树状视图、表格视图和图形视图、存储和打印。

应用：

电动汽车高压电缆绝缘和电阻测试；

蓄电池绝缘检查；

电动汽车底盘及零部件粘接试验；

电动汽车安全测试；

模式3充电电缆绝缘和电阻测试

电动车碰撞安全检查后；

电气故障排除；

用于电动汽车服务、车间和生产设施；

定期技术检查中的测试。

标准：

功能：每个R100ISO 6469-3

电磁兼容性：EN 61326

安全：EN 61010-1，EN 61010-2-030，EN 61010-031，EN 61557

功能		量程	分辨率	精度
微欧表	1 A, 2 A	0.000 mΩ … 1.999 mΩ	1 µΩ	±(1 % 读数+ 5 位)
		2.00 mΩ … 19.99 mΩ	10 µΩ	±(0.5 % 读数+ 2 位)
		20.0 mΩ … 199.9 mΩ	100 µΩ	±(0.5 % 读数+ 1 位)
		200 mΩ … 499 mΩ	1 mΩ	±(0.5 % 读数)
	1 A	0.500 Ω … 1.999 Ω	1 mΩ	±(0.5 % 读数)
	100, 200 mA	0.00 mΩ … 19.99 mΩ	10 µΩ	±(0.5 % 读数+5 位)
		20.0 mΩ … 199.9 mΩ	100 µΩ	±(0.5 % 读数+ 2 位)
		200 mΩ … 1999 mΩ	1 mΩ	±(0.5 % 读数+ 1 位)
		2.00 Ω … 19.99 Ω	0.01 Ω	±(0.5 % 读数+ 1 位)
		20.0 Ω … 199.9 Ω	0.1 Ω	±(1 % 读数+ 1 位)
		200 Ω … 1999 Ω	1 Ω	±(2 % 读数)
	10 mA	0.0 mΩ … 199.9 mΩ	100 µΩ	±(2% 读数+ 5 位)
		200 mΩ … 1999 mΩ	1 mΩ	±(2 % 读数)
		2.00 Ω … 19.99 Ω	0.01 Ω	±(2 % 读数)
		20.0 mΩ … 199.9 Ω	0.1 Ω	±(2 % 读数)
		200 Ω … 1999 Ω	1 Ω	±(2 % 读数)
欧姆表	1 A, 2 A	0.000 Ω … 0.499 Ω	1 mΩ	±(0.5 读数+10 位)
	1 A	0.500 Ω … 1.999 Ω	1 mΩ	±(1% 读数)
	100, 200 mA	0.000 Ω … 1.999 Ω	1 mΩ	±(1% 读数+10 位)
		2.00 Ω … 19.99 Ω	10 mΩ	±(1% 读数)
		20.0 Ω … 199.9 Ω	100 mΩ	±(1% 读数)
		200 Ω … 1999 Ω	1 Ω	±(2% 读数)
	10 mA	0.00 Ω … 19.99 Ω	10 mΩ	±(1% 读数+10 位)
		20.0 Ω … 199.9 Ω	100 mΩ	±(1% 读数)
		200 Ω … 1999 Ω	1 Ω	±(2% 读数)
连续性测试		0.0 Ω … 199.9 Ω	0.1 Ω	±(3% 读数+2 位)
		200 Ω … 1999 Ω	1 Ω	±(3% 读数)
		2.00 kΩ … 19.99 kΩ	10 Ω	±(5% 读数)
		20.0 kΩ … 199.9 kΩ	100 Ω	±(10% 读数)
绝缘电阻测试	< 250 V	0.000 MΩ … 1.999 MΩ	1 kΩ	±(3% 读数+3 位)
		2.00 MΩ … 19.99 MΩ	10 kΩ	±(3% 读数)
		20.0 MΩ … 199.9 MΩ	100 kΩ	±(5% 读数)
	≥ 250 V	0.000 MΩ … 1.999 MΩ	1 kΩ	±(3% 读数+5 位)
		2.00 MΩ … 19.99 MΩ	10 kΩ	±(3% 读数)
		20.0 MΩ … 199.9 MΩ	100 kΩ	±(3% 读数)
		200 MΩ … 999 MΩ	1 MΩ	±(5% 读数)
		1.00 GΩ … 2.99 GΩ	10 MΩ	±(10% 读数)
电压	Uac	0.000 V … 9.999 V	0.001 V	频率范围：15 Hz…99 Hz，±（0.5%读数+3位）
		10.00 V … 99.99 V	0.01 V	频率范围：100 Hz … 399 Hz，±（1%读数+3位）
		100.0 V … 749.9 V	0.1V	频率范围：400 Hz …1200 Hz，±（10%读数+3位）
	Udc	0.000 V … 9.999 V	0.001 V	±(0.5 % 读数+3 位)
		10.00 V … 99.99 V	0.01 V
		100.0 V … 999.9 V	0.1V
	u	0.000 V … 9.999 V	0.001 V	±(0.2 % 读数+1 位)
		10.00 V … 99.99 V	0.01 V
		100.0 V … 999.9 V	0.1V
绝缘电阻 EV R100	Riso （结果较低）	0 ... 999 Ω/V	1 Ω/V	±(3% 读数+2 位)
		1.00 ... 4.99 kΩ/V	10 Ω/V	±(5% 读数)
		5.0 ... 19.9 kΩ/V	100 Ω/V	±(10% 读数)
		20.0 ... 49.9 kΩ/V	100 Ω/V	±(20% 读数)
	Riso （结果较高）	0 ... 999 Ω/V	1 Ω/V	示值
		1.00 ... 4.99 kΩ/V	10 Ω/V
		5.0 ... 19.9 kΩ/V	100 Ω/V
		20.0 ... 49.9 kΩ/V	100 Ω/V

可选件：

订货编号	描述
A 1569	电源适配器 12 V / 3 A
A 1567	4400 mAh 电池盒
A 1568	8800 mAh 电池盒
A 1551	便携包（L码）
A1552	便携包（XL码）
A 1593	大开尔文测试鳄鱼夹
A 1619	测试线，2线，2件
A1437	带开尔文探针的测试线
A1012	测试线，绿色，4米
A1013	鳄鱼夹，黑色
A1064	鳄鱼夹，红色
A1297	鳄鱼夹，棕色
A1309	鳄鱼夹，绿色
A1547	鳄鱼夹，灰色
A1014	探针，黑色
A1016	探针，红色
A1298	探针，棕色
A1062	探针，绿色
A1453	探针，灰色
P1101	BASI版软件到PR版软件的许可证升级密钥

标准配置：
MI3132 主机；
A1551 手提包L码；
A1707 背带；
A1782  4线测试导线，2 x 2米，2 x 5米；
A1781  3线测试引线，3 x 1.5米；
A1780  双线测试引线，2 x 1.5米；
A1014 测试探针，黑色；
A1016 测试探针，红色；
A1298 测试探针，棕色；
A1453 测试探针，灰色；
A1013 鳄鱼夹，黑色，2个；
A1064 鳄鱼夹，红色，2个；
A1309 鳄鱼夹，绿色；
A1727  USB电缆；
A1567  4400mAh电池组；
A1569 电源适配器，12 V，3 A；
PC软件；
出厂校验报告；
说明书。
