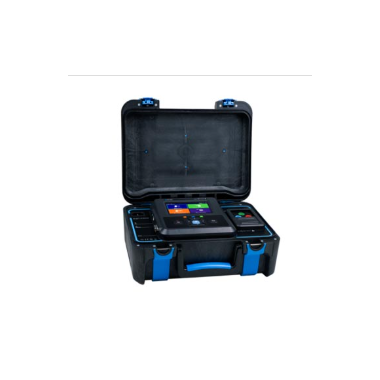

MI3114 1500V/40A光伏系统综合测试仪

MI 3114光伏测试仪是一款功能强大的测试仪器，用于测试最大系统电压达到1500 V、最大短路电流为40A的PV光伏系统。它支持符合IEC 62446-1标准的测试，并支持所有测量程序，涵盖所有1类测试。包括光伏特定的测量，如光伏串的绝缘电阻测量、Isc和Uoc测量，以及将测量结果计算为STC值并与光伏组件制造商给出的标称值进行比较。通过无线遥控单元实时测量辐照度和电池温度、可一键自动完成类别1的测试项目。

测量功能：

• 1500V绝缘电阻测量。

• PE导体连续性测量。

• 极性测试。

• 开路电压（Uoc）、短路电流（Isc）测试。

主要特点：

• 类别1测试自动完成。

• 计算STC值并与额定值比较。

• 对于已经执行的测量或测量组可以更正以前输入的错误。

• 内存管理操作简单方便。

• 光伏组件数据库处理程序。

• 无线遥控测量并记录辐照度和光伏组件的温度。

• 自动序列。

• PC软件MESM可实现测量程序的预设定和测量，上传或下载预设定程序后审查结果并最终生成专业报告。

应用：

• 大型1500 V光伏电站测试

• 首次检验测试

• 定期测试

• 维护测试

• 评估和故障排除

• 报告生成

符合标准：

功能：EN62446-1、EN62446-2

电磁兼容：EN 61326-1

安全: EN61557、EN 61010-1、 EN 61010-2-030、EN 61010-031

技术参数：

功能	测量范围	精度
光伏安装测量
电压	20.0-199.9V DC 200-1999V DC	±(1%读数+2位) ±1%读数
电流	0.10A-0.99A DC 1.00A-9.99A DC 10.00A-39.99A DC	±6位 ±(1%读数+3位) ±1%读数
电气安装测量
绝缘电阻 Roc- 、Roc+ （绝缘电阻Roc计算值）
Um = 250V DC	0.12-19.99 MΩ 20.0-199.9 MΩ	±(5%读数+3位) ±10%读数
Um = 500V DC Um = 1000V DC Um = 1500V DC	0.12-19.99 MΩ 20.0-199.9 MΩ 200-999 MΩ	±(5%读数+3位) ±5%读数 ±5%读数
200mA连续性	0.00Ω-19.99Ω 20.0Ω-199.9Ω 200Ω-1999Ω	±(3%读数+3位) ±5%读数 ±10%读数
一般技术参数	MI3114 主机	A1785 遥控单元
显示	彩色4.3英寸 480 x 272点阵触摸屏	128 x 64点阵带背光
电源	内置锂离子电池 14.4V 4400mAh	9 VDC (6节1.5V 5号电池)
过压保护	CATII/300V
保护等级	加强绝缘
防污等级	2
保护度	IP54(箱子关闭） IP40（箱子打开）	IP40
海拔	4000米
内存	SD卡 512G	循环存储3000个以上结果
通讯	RS232、USB、蓝牙、WIFI（连接A1785遥控单元）	RS232、USB、WIFI（连接MI3114主机）
尺寸	310 x 130 x 250毫米	140 x 80 x 230毫米
重量	4.4公斤	1公斤

MI 3114 ST配置：
MI3114主机1台；
A1790 3米红蓝色测试线各1个；
A1792 3米绿色测试线1个；
S2146连接件1个；
A1509 黑色50米线轴1个；
A1012 4米绿线1个；
A1309绿色鳄鱼夹1个；
A1014黑色测试线1个；
A1015蓝色测试线1个；
A1016红色测试线1个；
A1727 USB电缆1个；
A1728 电源线1个；
A1551 携带软包1个；
检验报告；
使用说明书；
PC软件MESM（网站免费下载）。

MI 3114 PS配置：
MI3114ST
A1785 光伏遥控测量单元1个；
A1833 光伏温度传感器1个；
A1834 光伏参考电池1个；
A1835连接钳2个；
A1548 12V/0.5A 直流电源1个；
A1791背包带1个；
S2080 6节5号充电电池；
A 1785的校验报告。
