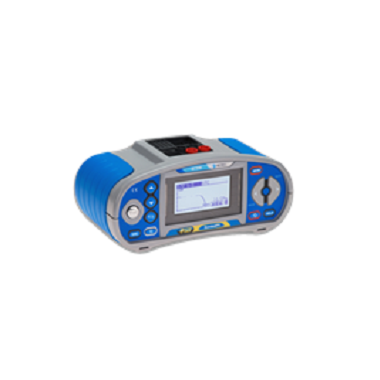

MI3108 EurotestPV 光伏板测试仪

MI3108 光伏板测试仪集光伏测试和电气安装安全测试于一体，能够根据EN61557标准进行电气安装安全的全部测试，也能进行单相光伏系统的所有测试。包括根据EN62446进行的测试，I/V特性测试、计算STC值、在逆变器的直流和交流侧进行功率测量。MI3108 光伏板测试仪的直流工作条件是电压达1000V，电流15A。采用光伏专用安全探头可保证操作人员的安全。

测量功能：

光伏直流侧：电压、电流、功率、电能；开路电压（Uoc）、短路电流（Isc）；光伏模块和阵列的I/V曲线；光照度；模块温度。

光伏交流侧：电压、电流、频率、功率、PF、电能、谐波。光伏模块效率、逆变器效率，PV系统效率计算。

电气安装安全测试：绝缘电阻；PE导线连续性；线路阻抗；回路阻抗（不触发漏电开关）；RCD漏电开关测试（AC、A、B型）；接地电阻测试；交流电流测试（负载电流或泄漏电流）；电压、频率、相序测试；功率、电能、谐波测试。

关键特点：

光伏：计算STC值；效率计算；图形显示I/V曲线；2电压通道、2电流通道可同时测量交流和直流侧；可选PV远程模块（A1378）同时测量光照度和模块温度。

电气安装：自动漏电开关测试程序；支持B型漏电开关；接地电阻测量；内置保险丝表用于自动评价线路、回路阻抗结果；在线监测3个电压；示波器功能；回路阻抗测试不触发漏电开关；单相功率、电能、谐波（11次）测量。

一般特点：

- 大内存，可保存1800个测量结果或500个I/V曲线加500个电气测试结果

- 128 x 64带背光点阵液晶显示；内置带连接图案的帮助菜单

- 6节5号充电电池供电，带内置充电电路

- 带RS232和USB通讯接口

- Eurolink PRO软件用于下载数据；Eurolink PROPlus 用于建立专业的分析报告

- 过压保护：1000V DC/CATII；600V/CATIII； 300V/CAT IV

- 尺寸：230 x 103 x 115 mm

- 重量：1.3公斤

标准：

- 功能：IEC/EN61557 系列、IEC62446（光伏）

- 其它测试标准：BS 7671；EN 61008； EN 61009；EN 60364-4-41；AS/NZ 3760

- 电磁兼容：EN 61326

- 安全 (LVD)：EN 61010-1； EN 61010-2-030；EN 61010-031； EN 61010-2-032

技术参数：

功能	测量范围	精度
光伏安装测量
电压	0-999V DC 0-999V AC 0-999V DC （I/V曲线）	1.5%读数+5位 1.5%读数+3位 2%读数+2位
电流	0.0mA-300A DC（直流侧） 0.0mA-300A AC（交流侧） 0.00A-15A DC	1.5%读数+5位 1.5%读数+3位 2%读数+3位
功率	0-200kW （直流侧） 0-15kW(I/V曲线)	2.5%读数+6位 3%读数+5位
电能	0.000Wh-1999kWh
U/I曲线	1000V/15A/15kW
谐波	分析到11次
光照度	0-2000W/m²	5%读数+5位
温度	-10 ℃到85℃	5位
电气安装测量
绝缘电阻（EN61557-2）	U = 50, 100, 250 VDC: 达到199.9 MΩ U = 500 VDC, 1 kVDC: 达到199.9 MΩ	5%读数+3位 5%读数+3位
200mA连续性（EN61557-4）	0.00Ω-1999Ω	5%读数+3位
连续性（7mA）	0.0Ω-1999Ω	5%读数+3位
回路阻抗（EN61557-3）	0.00Ω-9.99kΩ	5%读数+5位
线路阻抗（EN61558-3）	0.00Ω-9.99kΩ	5%读数+5位
电压	0V-550V AC	2%读数+2位
频率	0.00Hz-499.9Hz	0.2%读数+1位
相序（EN61557-7）	1、2、3或3、2、1
漏电开关测（EN61557-6）	10mA、30mA、100mA、300mA、500mA、1A
接触电压（U_C）	0.0V-99.9V	（-0到+15%）读数
动作时间	0ms到最大	1ms
动作电流	(0.2-2.2) I_△N	0.1I_△N
接地电阻（EN61557-5）	0.00 Ω-9999 Ω	5%读数

MI3108ST配置：
主机；
软包2个；
测试手柄；1.5米测试线3根；
测试探针4个（红、蓝、黑、绿）；
鳄鱼夹4个（蓝、黑、绿）；
PV安全探头；
PV MC3/4公母附件；
AC/DC电流钳；
光伏参考电池；
温度探头；
电源线及6节电池；
USB/RS232（PS2）电缆；
PC SW Eurolink PRO软件；
附件包；
使用手册；
校验报告。

MI3108PS配置：
MI3108ST套件；
A1378 PV遥控单元；
A1401 测试手柄。
