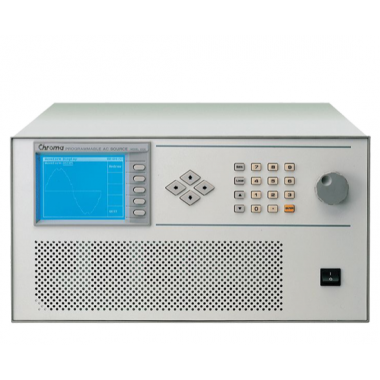

致茂Chroma 6500 系列可编程交流电源

• 名称：Chroma 6500系列可编程交流电源

描述：Chroma6500系列可编程交流电源供应器提供电力电子工程师进行仿真各种交流电源状态

Chroma 6500系列可编程交流电源

      chroma 6500系列可编程交流电源供应器提供电力电子工程师进行模拟各种交流电源状态、电源波形失真并进行电力特性之量测与分析。本产品提供了正确有效的测试方案去模拟各种正常或异常的电源现象，同时加以量测分析，为一整合性电源测试分析设备，充份适应于研发特性分析、生产测试、品保检验或自动化系统整合运用。

      chroma 6500系列产品提供电压0-300V及频率15-2000Hz的可程式化设定能力，应用范围相当广泛，除可支应一般商业(47-63Hz)用途外，也可用于航空太空或军事应用 (400Hz)，其低频输出特性亦可应用于低频启动之马达或空调压缩机之测试。输出非常纯正的正弦波形，一般可维持在0.5%以下的失真率。

      为因应工程师在模拟异常电源的需求下，本系列产品内建直接数位频率合成(DDS)之波形产生器，使其具备极富弹性之波形模拟功能。例如可设定一些失真波形来测试待测物，像可设定箝制正弦波从0%到43%的失真率或0%到99.99%的振幅。工程师可直接透过面板按键即时设定所需电源波形，并可利用大型液晶平面显示器进行波形预览或输出后之电流波形监控，可模拟诸如正弦波、方波及截幅正弦波形，亦可模拟电源瞬断，突波，杂讯、相位角度、电压及频率之缓升降等特性。除此之外，本系列产品内建30组谐波波形资料库，提供工程师进行电力电子产品于谐波电源环境下之适应性测试。

      chroma 6500系列产品设有高精密度电压、电流、峰值电流、功率、频率、峰值系数、功率因数、浪涌电流、视在功率(VA)、虚功率(VAR)、等量测机能，使工程师进行设计、测试、分析时，无需仰赖其它测试设备，即可轻易完成任何艰钜的测试作业。更可和功率分析仪搭配，测试IEC 61000-3-2谐波电流限制和IEC 61000-3-3 闪烁。

      chroma 6500系列产品提供简易前面板操作介面及类比信号控制及GPIB、RS-232等标准介面，易于整合在各种自动测试设备上，产品本身具备的自我诊断程序设计及过电流、过功率、过温度等保护线路，使本产品即使在不良的操作环境之下，依然能安稳发挥其功能特点。在一致对电力电子产品需能适应日趋不良的电源环境的严格要求下，Chroma 6500系列交流电源供应器的推出，无异为设计、生产、检验测试工程师，提供为有效的协助，亦为产品品质作优秀的保证。

Chroma6500系列可编程交流电源

主要特点：

• 输出范围

• 0-150V/0-300V/Auto (6512,6520, 6530)

• 0-150V/0-300V (parallel)(6560)

• 0-300V/0-500V (series)(6560)

• 0-150V/0-300V (6590)

• 1200VA, 1ø (6512)

• 2000VA, 1ø (6520)

• 3000VA, 1ø (6530)

• 6000VA, 1ø (6560)

• 9000VA, 1ø or 3ø (6590)

• 功率：

• 电压：

• 内建直接数字频率合成(DDS)之波形产生器

• 可程序化正弦波、方波及箝制正弦波形 (Clipped Sine)输出

• 可程序化电压、频率、相位、限电流及失真仿真功能

• 模拟市电波形失真的能力

• 内建30组谐波波形数据库

• 用户可编辑谐波电压波形

• 用户可编程自动执行的循序输出电压波形

• 高精密度电压、电流、峰值电流、功率、频率、峰值系数、功率因子、浪涌电流、视在功率(VA)、虚功率(VAR)等量测机能

• 功率因子校正线路，提升输入端功率因子至0.98以上，符合IEC规范

• 运用先进的脉波宽度调变(PWM)技术，使本系列机种体积小、重量轻

• 内建输出电磁开关，真正隔离

• 用户默认电压、频率组合单键控制输出

• 输出变化时产生TTL讯号，提供自动测试系统使用

• 远方程控之模拟信号控制接口(选购配备)

• GPIB和RS-232为选用配备

• 使用LIST模式作电压瞬间变化及变动的模拟，应用IEC 61000-4-11法规的前测

• 简易使用的计算机图形化操作接口Softpanel(选购配备)

Chroma6500系列可编程交流电源

型号         描述

6512         可编程交流电源供应器 0-300V/15-2KHz/ 1.2KVA

6520         可编程交流电源供应器 0-300V/15-2KHz/ 2KVA
6530         可编程交流电源供应器 0-300V/15-2KHz/ 3KVA
6560-2      可编程交流电源供应器0-500V/45-1kHz/6KVA I/P 3Ø 220V
6560-3      可编程交流电源供应器0-500V/45-1kHz/6KVA I/P 3Ø 380V
6590-2      可编程交流电源供应器0-300V/45-1KHz/9KVA, 1Øor3Ø, 3KVA per phase, I/P 3Ø 220V
6590-3      可编程交流电源供应器 0-300V/45-1KHz/9KVA, 1Øor3Ø, 3KVA per phase, I/P 3Ø 380V
A610004   6415/6420/6430 输出万用插座
A650001   6500系列专用的控制适配卡(包括外部电压参考输入, RS-232接口, 打印机接口, GPIB接口, 特殊                   I/0 端口, 系统I/0端口)
A650002   6512/6520/6530 专用19吋标准机箱固定镜片

A650003   6500系列计算机图形化操作接口Softpanel
