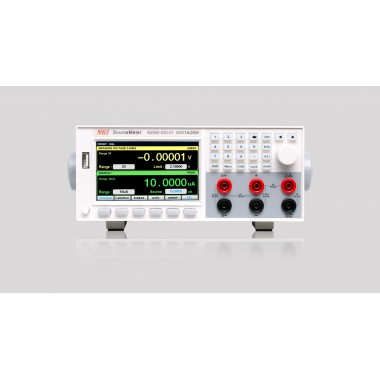

N2600 系列高精密数字源表(SMU）

N2600系列是NGI研发的一款国产化数字源表仪器，紧密结合高精度源和高精度测量的功能。该系列产品集5台仪器(电压源、电流源、IVR测量)功能于一体，测量范围可覆盖1100V至1μV、10A至10pA、200MΩ至10μΩ，最大脉冲输出电流可达10A，，直流功率可达100W，脉冲功率则高达1000W。N2600系列还是一台桌面式6½万用表，分辨率达6位半，基本精度可达100μV、600pA、300μΩ。N2600系列产品内置恒压源、恒流源、电阻测量、扫描模式、信号发生器、同步触发、函数计算器等多种功能软件，并免费提供标准PC控制软件，可广泛适用于通信、半导体、计算机、汽车和医疗行业的组件、模块等产品的特性分析和生产测试场景。

产品特点

■ 集5台仪器功能于一体（电压源、电流源、IVR测量）
■ 测量范围广，1100V至1μV、10A至10pA、200MΩ至10μΩ

■ 直流功率20~100W，脉冲功率高达1000W

■ 支持脉冲模式，最小脉冲宽度150μs 【1】
■ 基本精度可达100μV、600 pA、300μΩ

■ 最大采样速率100ksps
■ 源和阱(4象限) 工作
■ 支持2线、4线和6线制电阻测量

■ 免费提供标准PC控制软件，提供函数计算器功能

■ 支持线性阶梯、对数阶梯、自定义扫描模式

■ 支持序列测试功能、支持I-V特性分析
■ 支持信号发生器，支持方波

■ 4.3英寸高清LCD屏，显示信息更全面
■ 标配数字I/O，支持外部触发控制

■ 标配LAN、RS232 通讯控制，选配GPIB通讯控制

■ 支持SCPI协议，兼容原用SMU指令(例如2400)
■ 前置USB口，支持U盘快速截屏

备注【1】：仅N2610-100-03型号支持

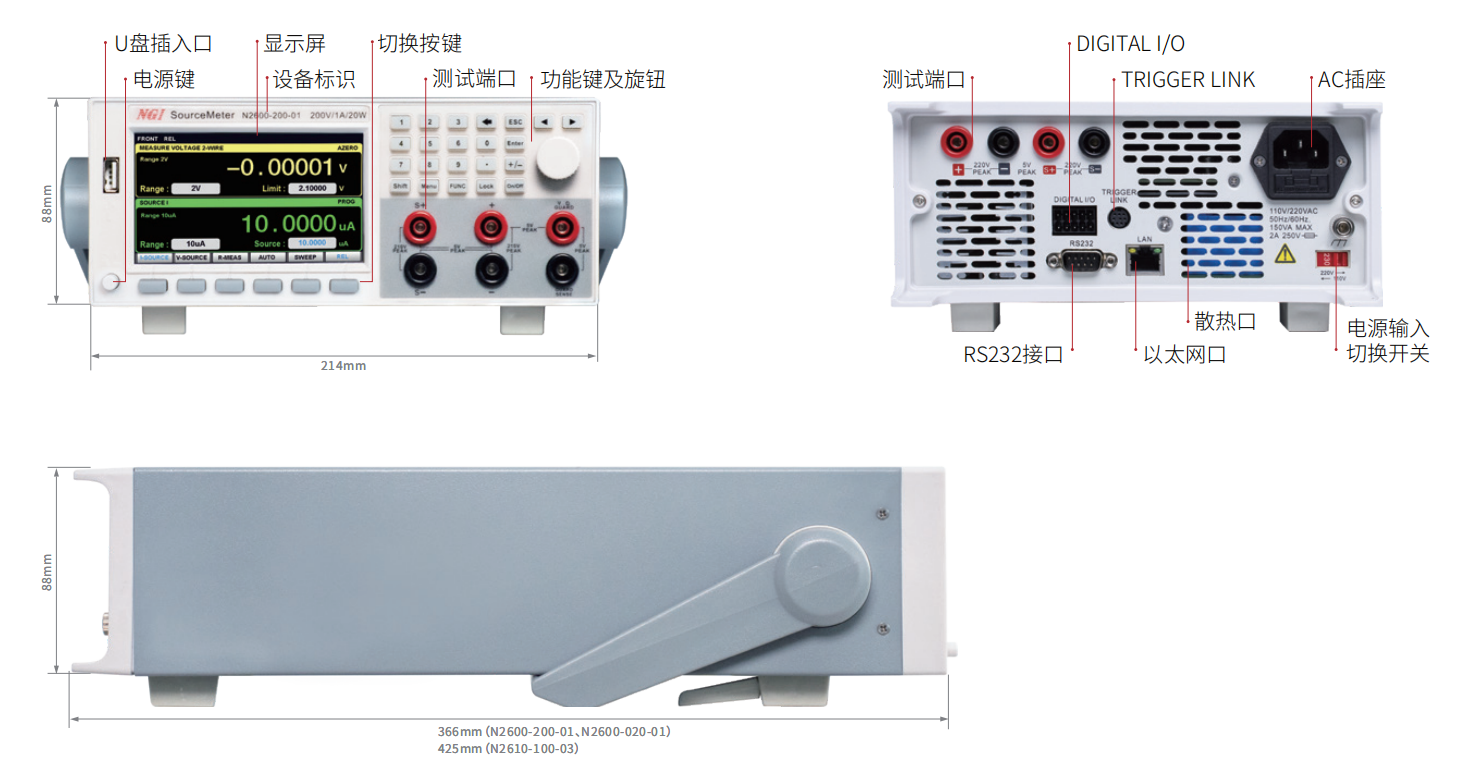

功能与优势集5种仪器功能于一体（IV源、IVR测量）N2600系列源表采用标准19英寸2U机箱，在紧凑的单台仪器内集成源和测量电路，这相对于传统单独电源和测量仪器构成的测试系统，N2600系列数字源表极大地缩短了测试系统的开发、建立和维护的时间，同时节省测试架或测试台的宝贵“空间”，降低购买测试系统的整体成本。

N2600系列源表的精密耦合特点相对于分散的仪器具有许多优点，在提供输出精准的电压源、电流源的同时，它可测量电流、电压和电阻值，并具有极短的测试反应时间。极快的测试反应速度，可保护被测设备在偶尔过载、热失控等情况下不被损坏。

四象限工作，可作为源或负载四象限：电源象限是指以电源输出电压为X轴、输出电流为Y轴形成的象限图。第一、三象限即电压电流同向，源表对其它设备供电，称为源模式；第二、四象限即电压电流反向，其它设备对源表放电，源表被动吸收流入的电流，且可为电流提供返回 路径，称为阱模式。

2线制电阻测量
