频率响应分析仪

产品概述：

输力强频率响应分析仪可传递函数包含电子响应，如谐振（晶体，陶瓷，超声）、磁头（音频，视频）延迟线、电容/电阻、压电/铁电材料、通讯电缆、开关电源 传递函数包含非电子响应，即电动流体力学 传递函数包含非电子扰动，即力学、压力、温度、磁场等 传递函数不仅包含非电子扰动而且还有非电子响应，即光电化学阻抗谱(扰动-光调制强度/响应-光电流)

Solartron频率响应分析器(FRA)广泛用于测试电子及复杂系统中传递函数分析的相位与增益。FRA发出正弦信号点，该点与其他点或者某一个输入信号相关。在输入信号的频率处，输出信号的大小和相位与传递函数相关。测试信号通常直接施加或借助信号转换器(调节器)施加一个激发到测试体系(可以有多种表现形式，电子、力学、磁、光密度、反射、压力等)。通过相应的传感器将系统的输出信号反馈到传递函数分析器或FRA来测得系统响应。

传递函数分析技术可以概括为以下四类：

• 传递函数包含电子响应，如谐振（晶体，陶瓷，超声）、磁头（音频，视频）延迟线、电容/电阻、压电/铁电材料、通讯电缆、开关电源

• 传递函数包含非电子响应，即电动流体力学

• 传递函数包含非电子扰动，即力学、压力、温度、磁场等

• 传递函数不仅包含非电子扰动而且还有非电子响应，即光电化学阻抗谱(扰动-光调制强度/响应-光电流)

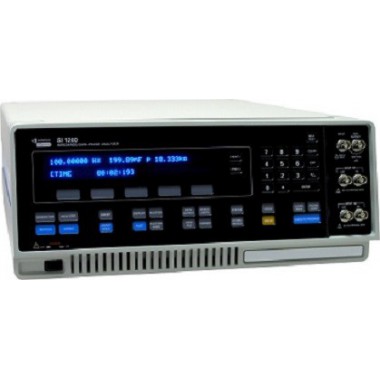

1260A 阻抗/增益—相位分析仪

• 频率分辨率六千五百万分之一即百万分之0.015

• 频率范围从10 µHz 至 32 MHz

• 0 - 3 V/0 - 60 mA 电压及电流有效值范围

• 幅值0.1%，相角0.1 度的精度是任何类似仪器中的*佳者

• 分辨率达到0.001 dB，0.01度，可捕捉测量中每一个细节，阻抗测量达100 MΩ

• 2、3、或4 端测量配置; 单独工作可进行阻抗测量

• 极化电压达40.95伏;

• 著名的 ZPlot 软件包（选配）或SMaRT软件简化了实验测量，优化了数据处理能力。

• 手动及计算机控制(GPIB)

1260相位分析仪详情页面...

1255A 频率响应分析仪

• 频率分辨率六千五百万分之一即百万分之0.015

• 频率范围从10 µHz 至 20 MHz

• 0 - 3 V 电压有效值范围（<10Mhz)

• 幅值0.2%，相角0.2 度的精度

• 分辨率达到0.001 dB，0.01度，可捕捉测量中每一个细节，阻抗测量达100 MΩ

• 2、3、或4 端测量配置;

• 极化电压达40.95伏;

• 著名的 ZPlot 软件包（选配）或SMaRT软件简化了实验测量，优化了数据处理能力。

• 手动及计算机控制(GPIB)

1255B 频率响应分析仪

• 频率范围从10 µHz 至 1MHz

• 0 - 3 V 电压有效值范围

• 10 µHz频率分辨率

• 幅值0.2%，相角0.2 度的精度

• 分辨率达到0.02 dB，0.2度

• 2或4 端测量配置

• 极化电压达40.95伏;

• 著名的 ZPlot 软件包（选配）或SMaRT软件简化了实验测量，优化了数据处理能力。

• 计算机控制(GPIB).

1252A 频率响应分析仪

• 频率范围从10 µHz 至 300KHz

• 0 - 3 V 电压有效值范围

• 10 µHz频率分辨率

• 幅值0.2%，相角0.2 度的精度

• 分辨率达到0.02 dB，0.2度

• 极化电压达40.95伏;

• 著名的 ZPlot 软件包（选配）或SMaRT软件简化了实验测量，优化了数据处理能力。

• 计算机控制(GPIB)

1250A 频率响应分析仪

• 频率范围从10 µHz 至 65KHz

• 10 µHz频率分辨率

• 幅值1%，相角3 度的精度

• 分辨率达到0.02 dB，0.2度

• 极化电压达+/- 10.23 伏;

• 可选同步输入功能，可选调制与解调功能

• 面板或计算机控制(GPIB)

1250B 频率响应分析仪

• 频率范围从10 µHz 至 65KHz

• 10 µHz频率分辨率

• 幅值1%，相角3 度的精度

• 分辨率达到0.02 dB，0.2度

• 极化电压达+/- 10.23 伏;

• 可选同步输入功能，可选调制与解调功能

• 计算机控制(GPIB)

1254A 四通道频率响应分析仪

• 频率范围从10 µHz 至 65KHz

• 10 µHz频率分辨率

• 幅值1%，相角3 度的精度

• 分辨率达到0.02 dB，0.2度

• 极化电压达+/- 10.23 伏;

• 可选同步输入功能，可选调制与解调功能

• 面板及计算机控制(GPIB)

1253A 频率响应分析仪

• 频率范围从1mHz 至 20KHz

• 1mHz频率分辨率

• 幅值1%，相角1 度的精度

• 分辨率达到0.02 dB，0.2度

• 极化电压达+/- 10.22 伏;

• 面板及计算机控制(GPIB)
