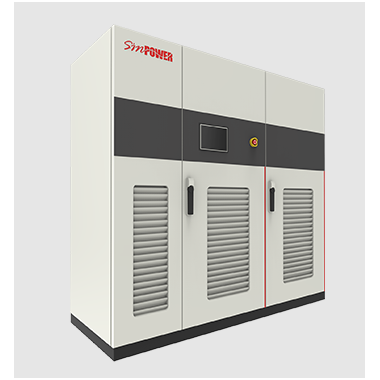

动态电压治理设备(DVR)

• 额定输入电压400V

• 暂降电压动作范围-10%~+10%（可设）

• 输入电网频率50Hz，±5%

• 接线方式3P3L+PE/3P4L+PE

• 补偿能力(标准型)额定功率，三相电压剩量60%-120%，校正到100%，持续补偿 ；额定功率，三相电压剩余量50%,校正到90%，持续补偿； 额定功率，两相电压剩余量40%，校正到100%，持续补偿 ；额定功率，单相电压剩余量降至0%，校正到100%，持续补偿；

• 补偿能力(储能型)额定功率，三相电压剩量60%-120%，校正到100%，持续补偿 ；额定功率，三相电压剩余量50%,校正到90%，持续补偿 ；额定功率，两相电压剩余量40%，校正到100%，持续补偿 ；额定功率，单相电压剩余量降至0%，校正到100%，持续补偿 ；额定功率，三相电压剩余量降至0%，校正到100%，500ms（时间可定制）；

• 输出电压范围-15%~+15%（可设）

• 电压调节精度-2%~+2%

• 全响应时间<5ms

• 整机效率>98%

• 校正时过载能力1.1倍过载持续5s

• 旁路过载能力1.5倍过载持续1min

• 屏 幕7寸全彩触摸屏

• 参数设置及数据显示运行状态、主路接线图、运行状态、故障状态、操作记录等

• 事件记录及数据记录具备事件记录及数据记录功能

• 通讯接口RS485、网口、干接点、GPRS远程

• 通信协议Modbus协议、TCP/IP协议

• 保护功能完善的模块保护功能

• 进线方式下进下出，可定制

• 负载功率100kVA~1000kVA

• 负载功率因数-0.9~+0.5

• 海拔高度<2000m，1500m以上按照GB/T3859.2降额使用

• 工作温度-10℃～+40℃

• 相对湿度<90%、无凝露

• 防护等级IP30，其它等级可订制

• 污染等级2

• 外形尺寸 (宽×高×深：mm)1210×2205×1000（200kW不带储能） 810×2205×1000（200kW支撑500ms 储能柜）
