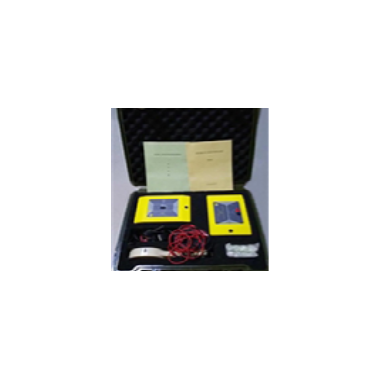

美翠METREL PDF1000直流接地故障测试仪

PDF1000A双频率超低频直流接地故障定点仪

基本原理：

直流系统接地故障测试最常用的方法是信号注入法，既在直流母线和地之间加一交流电压信号，从而在接地故障点产生一交流电流信号。根据交流电压与电流的数值即可计算出直流母线对地电阻值。根据交流电流的流通路径可以判断出接地故障所在的支路和故障点。由于直流系统分布电容的存在,而且分布电容的大小随直流电源容量、环境湿度和其他因素的不同而不同，为减小分布电容的影响通常采用信号频率越低越好。为了降低分布电容的影响PDF1000A采用双频率超低频信号检测直流接地故障点，可克复现场分布电容的影响。

主要特点：

1、24V、48V、110V、220V直流系统共用一套直流接地探测器。

2、可以克复电容干扰,准确无误地将故障锁定在最小范围内。

3、信号输出幅度及功率小，对继电保护、自动、操作回路没有影响，使用安全。

4、提供15mm和70mm双电流钳。

5、能适应交、直流串电引起的接地，环网供电接地，二极管隔离供电接地。

6、不需要调试，使用方便；充电电池供电，低功耗。

7、不用安装，不用停电，不用摇绝缘，就能快速准确找到一点或多点接地位置。

技术参数：

信号发送器XGR技术参数：

1、直流系统母线电压范围：220V_DC、110V_DC、48V_DC、24V_DC。

2、输出信号频率：1&2Hz。

3、功耗小于2W。

3、工作温度：-20 至 +55°C。

4、电源：8节2号充电电池。

5、电池工作时间：大于8小时。

6、尺寸：525px´375px´175px。

7、重量：1公斤。

信号接收器XRM技术参数：

1、直流系统母线电压范围：220V_DC、110V_DC、48V_DC、24V_DC。

2、双电流钳：20mm，70mm。

3、三位红色数码管显示。

4、接地电阻检测范围：0—100 KΩ，分辨率1KΩ, 精度10%±2 KΩ。

5、接地电容检测范围：1-400μF，分辨率1μF。

6、功耗小于2W。

7、工作温度：-20 至 +55°C。

8、电源：8节2号充电电池。

9、电池工作时间：大于8小时。

10、尺寸：525´375´175。

11、重量：1公斤。
