品牌：: 汉泰

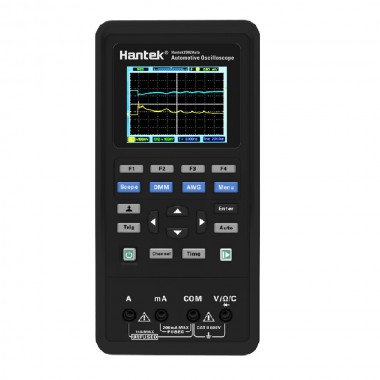

Hantek2D82AUTO

Hantek2D82AUTO汽车专用示波表，兼备汽车诊断、通用示波器、信号模拟器、万用表四种功能，三种标配配件套装，可测80多种汽车功能（点火/传感器/总线检测/执行器/启动&充电等），并提供在线汽车测试视频帮助，扫码即可观看。 Hantek2D82AUTO采用超低功耗设计，Type C充电接口、充电2小时使用一整天待机两个月；悬挂式支脚设计，可拿、可放、可悬挂；全高清彩色液晶屏，显示效果清晰细腻；极简键盘设计、操作简单。

汽车测试：丰富的汽车测试配件，可测80多种汽车功能，在线视频帮助

· 首测项目：进气歧管真空度&点火，油烟调整阀真空度&点火，排气点火（怠速），排气点火（启动）

· 启动&充电：充电电路电流电压

· 执行器：汽油机/柴油机

· 总线检测：CAN总线数据观察，CAN总线信号完整性，CAN总线LH长时间采集，LIN总线

· 传感器：空气流量计，凸轮轴，曲轴，配电器，Lambda传感器，节流阀位置。。。

· 点火：初级/次级

示波器：检测各种电路板、传感器信号、自动测量功能

· 双通道示波器，80MHZ带宽，250M采样率；

· 10mV-10V/DIV高输入灵敏度和大的输入范围；

· 全功能上位机软件；

万用表功能：三位半万用表，可通过上位机做数据记录仪，长时间记录数据变化并生成曲线

· 电压、电流、电阻、二极管、电容、通断测试；

信号模拟器功能：内置5种标准波形，可通过上位机编辑输出各种波形

· 提供正弦波、方波、三角波、梯形波等多种波形输出，正弦波可到25MHz，可通过上位机编辑输出任意波;

产品用途：汽车测试、家电维修、电子制作、设备调试、科研教育、产品研发

技术参数

型号	Hantek2D82AUTO
汽车诊断功能
点火功能	初级点火	初级点火
		初级点火（电流）
		初级点火（电压&电流）
		初级点火&曲轴传感器
		初级点火&次级点火
	次级点火	分电器次级（火花塞线）
		分电器次级（线全线）
		无分电器系统次级（正极点火）
		无分电器系统次级/每缸-线圈（负极点火）
		次级线圈输出测试
		次级点火&初级点火
		放大器地
传感器	空气流量计	油门踏板
		ABS数字量
		ABS模拟量
		热线流量计
		空气阀流量计
		BOSCH柴油机空气流量传感器
		BOSCH柴油机进气压力传感器
	凸轮轴	凸轮轴（感应式）
		凸轮轴（交流励磁）
		凸轮轴（霍尔效用传感器）
		凸轮轴和曲轴传感器
		凸轮轴（BOSCH柴油机霍尔感应传感器）
	曲轴	感应式曲轴运转中
		感应式曲轴启动中
		曲轴霍尔传感器
		曲轴&初级点火
	配电器	霍尔效应拾取
		感应式失去（启动中）
		感应式拾取（运转中）
	Lambda传感器	Lambda Titania(氧化钛)氧传感器
		Lambda Zirconia(氧化锆)氧传感器
		氧化锆前置&后置
	节流阀位置	节气门电位计
		节气门开关
		油门踏板Bosch柴油机
		防滑刹车系统数字量
		防滑刹车系统模拟量
		冷冻剂温度（5V）
		冷却液温度（沃克斯豪尔排）
		爆震传感器
		进气岐管绝对压力模拟
		进气岐管绝对压力数字
		行驶速度-霍尔传感器
总线检测	CAN总线	CAN总线数据观察
		CAN总线信号完整性
		CAN总线LH长时间采集
	LIN总线	K-线检测
		FlexRay
		LIN总线
执行器	汽油机	单点式喷油器（电压）
		单点式喷油器（电流）
		多点式喷油器（电压）
		多点式喷油器（电流）
		喷油器电压&电流
		喷油器电流&初级点火
	柴油机	共轨柴油机（电流）
		喷油器Bosch CDI3(电流)
		喷油器Bosch柴油机(怠速)
		喷油器Bosch柴油机(加速)
		柴油机火花塞
		燃油泵
		活性炭电磁阀
		ERG电磁阀
		步进电机示例1
		步进电机示例2
		怠速控制阀（旋转的）
		怠速控制阀（电磁的）
		节气门伺服马达（怠速）
		节气门伺服马达（加速）
		进油控制阀Bosch CDI3
		压力控制阀Bosch CDI3
		变速箱冷却风扇（打开）
		变速箱冷却风扇（关闭）
		可变气门正时
		凸轮轴定时调节器
启动&充电	充电电路	电流电压
		电流电压怠速（24V）
		电流电压启动（24V）
		交流发电机输出交流纹波/二极管测试
		气缸相对压缩压力（汽油机）
		气缸相对压缩压力（柴油机）
		启动电压压降
示波器
带宽	80MHz
通道数	汽车诊断仪+2CH示波器+万用表+信号源
水平
采样速率范围	250MSa/s ( 单通道 )，125MSa/s（双通道），
波形内插	(sin x)/x
记录长度	每通道3K
水平刻度范围	5ns/div~500s/div 1, 2, 5步进
垂直
AD转换器	8位分辨率，每个通道同时取样
示波器垂直刻度范围	输入BNC处为10mV/div~10V/div
可选模拟带宽限制，典型	20MHz
低频响应（-3db）	在BNC处为≤10Hz
在BNC处的上升时间，典型	≤5ns
垂直增益精度	在“正常”或“平均”采集模式下，±3%
注意：使用X1探头时带宽减小到6MHz
采集
采集模式	正常
触发
类型	边沿触发
模式	自动，正常，单次
电平	从显示屏中心开始±4个分度
触发电平精度	从中心显示屏开始的±4个分度内为0.2格×伏/格
斜率	上升沿，下降沿，上升沿或下降沿
信源	CH1/CH2
输入
输入耦合	DC、AC或GND
输入阻抗，直流耦合	25pF±3 pF，1MΩ±2%
探头衰减	1X、10X
支持探头衰减系数	1X、10X、100X、1000X
最大输入电压	150V_RMS
测量
光标	光标间的电压差△V
	光标间的时间差△T
自动测量	频率、峰峰值
任意波信号发生器
波形频率	正弦波: 1Hz~25MHz
	方波: 1Hz~10MHz
	三角波: 1Hz~1MHz
	梯形波: 1Hz~5MHz
采样率	250MSa/s
幅度	2.5Vpp
频率分辨率	0.001
通道	1个波形输出通道
波形深度	512Sa
垂直分辨率	12 bit
频率稳定性	<30ppm
输出阻抗	50 Ω
万用表
最大分辨率	4000 点
测量方式	电压、电流、电阻、电容、二极管、通断测量
最大输入电压	AC:600V, DC: 800V
最大输入电流	AC: 10A, DC:10A
输入阻抗	10MΩ
测量项	分辨率	精度	分辨率
直流电压	400.00mV	±（0.8% + 5）	100uV
	4.000V		1mV
	40.00V		10mV
	400.0V		100mV
	600.0V	±（1% + 2）	1V
	过载保护：400mV量程为250V，其余量程为600Vrms。
交流电压	4.000V	±（1.2% + 5）	1mV
	40.00V		10mV
	400.0V		100mV
	600.0V	±（1.5% + 5）	1V
	频率范围：40Hz~400Hz;
	400V和600V量程频率范围：40Hz~100Hz
直流电流	40.00mA	±（1% + 2）	10uA
	200.0mA	±（1.5% + 2）	100uA
	4.000A	±（1.8% + 2）	1mA
	10.00A	±（3% + 2）	10mA
	过载保护：自恢复保险管200mA/250V，4A、10A量程无保险丝
交流电流	40.00mA	±（1.3% + 2）	10uA
	400.0mA	±（1.8% + 2）	100uA
	4.000A	±（2% + 3）	1mA
	10.00A	±（3% + 5）	10mA
	频率范围：40Hz~400Hz；
	自恢复保险管：200mA/250V；4A、10A量程无保险丝
电阻	400.0Ω	±（1% + 3）	0.1Ω
	4.000KΩ	±（1.2% + 5）	1Ω
	60.00KΩ		10Ω
	400.0KΩ		100Ω
	4.000MΩ		1KΩ
	40.00MΩ	±（1.5%±3）	10KΩ
	过载保护：220V有效值
电容	40.00nF	±（3% + 5）	10pF
	400.0nF		100pF
	4.000uF		1nF
	40.00uF		10nF
	100.0uF		100nF
	过载保护：220V有效值
二极管	0V~2.0V
通断测量	<50Ω
一般技术规格
显示
显示屏类型	2.8寸，彩色液晶显示屏
显示屏分辨率	320*240
显示屏对比度	可调
电源
电源	交流100V ~ 240V, 50Hz ~ 60Hz; 直流输入:5VDC,2A
功率消耗	小于1.8W
熔断器	T，3A
电池	2600mA*2
环境
操作温度	0~50 °C (32~122 °F)
存储温度	-40~+71 °C (-40~159.8 °F)
湿度	≤+104℉(≤+40°C): ≤90%相对湿度
	106℉~122℉ (+41°C ~50°C): ≤60% 相对湿度
冷却方式	对流
海拔高度	操作时和不操作时	3,000m（10,000英尺）
机械冲击	随机振动	50Hz到500Hz时为0.31 g_RMS,
		每轴向为10分钟
	不操作时	5Hz到500Hz时为2.46g_RMS，
		每轴向为10分钟
	操作时	50g，11ms，半正弦波
机械部分
示波器大小	199 x 98 x 40mm(长 x宽 x 高)
重量	400g
