致远 ZDS5000 示波器

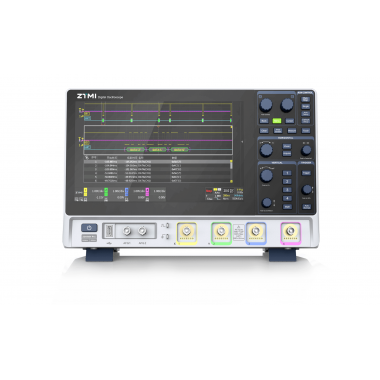

ZDS5000行业分析型示波器

ZLG致远电子率先打破“带宽”的概念全新定义ZDS5000行业分析型示波器，基于领先的波形捕获和数据挖掘能力，融合行业专家测试经验，面向汽车电子、智能硬件、电源行业推出ZDS5054Pro、ZDS5054D、ZDS5054A三款行业分析型示波器致力于提升工程师工作效率让测试变得更加简单。

512Mpts存储深度，捕获长时间波形不失真

存储深度=采样率×采样时间

如果存储深度不足，高采样率的情况下只能捕获一小段波形，ZDS5054D标配512Mpts超大存储深度，捕获1024ms波形的情况下，依然可以保持100MSa/s采样率。

100万次/秒波形刷新率，快速发现异常信号

示波器波形刷新率越高，死区时间就越短，可以更快发现偶发性的异常信号。ZDS5054Pro示波器突破100万次/秒波形刷新率，让工程师快速发现异常信号。

丰富的触发方式，灵活捕获信号

标配13种基本触发，33种协议触发，创新的模板触发，帮助工程师采用灵活地捕获所需信号。

参数测量，快速判断异常

支持54种参数的全屏测量统计，通过FPGA并行计算全部波形的最大值，最小值，平均值，标准差，最多可同时显示24种参数，计算全程仅需1秒钟。

波形搜索，快速定位异常

支持边沿、脉宽、欠幅、上市/下降时间、周期/频率等多种搜索条件，基于全硬件加速搜索算法，仅需1秒即可从海量波形中快速定位符合搜索条件的波形，自动标记使异常信号一览无余。

45种协议解码，助力通信协议调试

ZDS5054Pro、ZD5054D颠覆性地标配45种串行通信协议解码，涵盖常用的现场总线、系统总线以及内部总线。3秒钟即可完成512Mpts波形解码，协助工程师快速完成通信调试。

时序分析：1秒完成通信时序一致性测试

手机、智能穿戴、家电、智慧屏、多媒体影音等嵌入式智能设备，对于内部总线通信时序一致性有严格要求。ZDS5054D创新的时序分析功能，可分析IIC、IIS、SPI、MIPI-RFFE等信号的脉宽、幅值、边沿、建立时间、保持时间等多种组合参数，原本手动测试需要几十分钟，使用时序分析功能自动测试仅需一秒钟即可完成，并可导出测试报告。

分段存储，52万帧历史波形记录

对于偶发信号的波形统计分析，过去需要工程师蹲守在示波器前进行手动测试。分段存储功能可对触发的特定波形进行存储、回放，波形帧数最高可达52万帧，彻底解放工程师的工作。

FIR硬件实时滤波器

ZDS5000示波器内置FIR硬件实时滤波器，可在10Hz-200MHz范围内任意调节示波器带宽，精准过滤特定频点的噪声与干扰信号，只呈现有效信号。

电源分析：助力电源信号完整性分析

ZDS5054A电源分析功能涵盖了输入输出特性测试，MOSFET、磁性元件、电容、电感等器件分析，调制波形测试等功能，全方位评测电源可靠性。

MOSFET开关损耗精准量化

功率MOSFET开关损耗测试是PFC电源调试中的难点，由于SPWM每个周期的开关损耗都不相同，传统通过手光标和数学运算手动测试的方式已经不适用。ZDS5054A示波器标配250Mpts存储深度，可捕获多个完整调制周期SPWM波形，自动统计各开关周期的开通/关断/导通损耗，计算最大值、最小值、平均值，准确量化开关器件的功率损耗。

SOA测试：有效保障MOSFET工作安全

功率MOSFET瞬时电压、电流、功率超出安全工作区，会导致器件损坏、爆炸的风险陡增，常规调试手段难以对器件的各种工况进行全面评估。SOA 安全工作区分析功能，可统计MOSFET在所有工况下瞬时参数超出安全工作区的概率，便于工程师更好的评估电源工作稳定性。

环路分析：快速判断电源环路稳定性

稳定的反馈环路对开关电源来说是非常重要的，如果没有足够的相位裕度和幅值裕度，电源的动态性能就会很差或者出现输出振荡。伯德图可以直观呈现负反馈系统的增益、相位的频率响应曲线，通过分析系统的增益余量与相位余量，可以判断控制系统是否稳定。

内置双通道AFG信号发生器

内置双通道函数信号发生器，支持正弦波、三角波、方波、锯齿波等标准函数信号输出，可调节信号初始相位、占空比，频率最高可达30MHz
