品牌：: 美瑞克REK

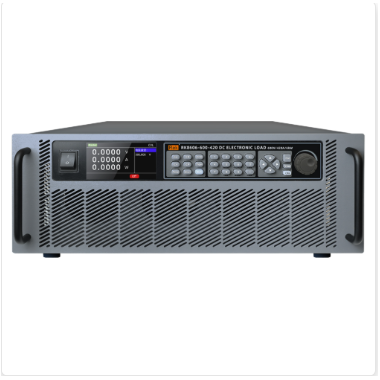

RK8606-150-600/RK8606-600-420/RK8606-1200-240/RK8608-150-800/RK8608-600-560/RK8608-1200-320系列直流电子负载

RK8606-150-600：负载电压150V/负载电流600A/负载功率6000W
RK8606-600-420：负载电压600V/负载电流420A/负载功率6000W
RK8606-1200-240：负载电压1200V/负载电流240A/负载功率6000W
RK8608-150-800：负载电压150V/负载电流800A/负载功率8000W
RK8608-600-560：负载电压600V/负载电流560A/负载功率8000W
RK8608-1200-320：负载电压1200V/负载电流320A/负载功率8000W

产品介绍

产品介绍

RK86系列直流电子负载，是美瑞克电子研发设计、制造的一款高性能、高功率密度电子负载。精度高、响应快。丰富多样的测试功能，

支持动态扫频、级联并机功能，应用范围极广。体积小，却具备强大的带载能力。
该系列产品具备RS232/RS485/USB/LAN 等多种通讯接口，支持SCPI、Modbus通讯协议，可满足用户的自主编程开发需求。

作为美瑞克的重点产品，其外观新颖、生产工艺科学严谨，高性能、高精度、高可靠性使其相比同类产品，更具性价比。

应用领域

电子产品生产线

科研机构

汽车电子

航空航天

船舶

太阳能电池

燃料电池等行业

性能特点

1.功率密度高达3.2kW/2U
2.电压范围0-600V
3.电流范围50A/800W,100A/1600W,150A/2400W,200A/3200W
4.高亮度全视角3.5寸大屏幕彩色TFT液晶显示屏，中英文菜单界面
5.500KHz同步采样,10Hz稳定解析度输出
6.定电流、定电压、定功率、定电阻四种基本操作模式
7.可编程电流上升/下降率
8.支持CV/CC源定功率/定电阻，定电阻模式CV/CC源智能侦测与匹配
9.高达50kHz动态带载模式（CCD/CRD/CPD）
10.支持30kHz高速动态变频扫描功能及最大/最小功率点捕捉（Pmax/Pmin）
11.支持负载效应测量（LoadEffect）
12.支持真实LED模拟功能
13.支持过流保护测试（OCP）及过载保护测试（OPP）
14.支持序列文件测试(SEQ)，内建波形发生器，可模拟各种带载波形，支持20
个文件，每个文件50步，支持文件链接
15.支持自动文件测试(AUTO)，支持多步测试及所有基础模式，支持20个文件，
每个文件50步，支持自启动测试
16.支持直流电源/电池内阻测量及放电量测试（DC_R/DISC）
17.支持短路（Short）模拟功能
18.支持远端补偿功能
19.支持带载电压Von、卸载电压Voff功能
20.支持短路模拟，支持功率瞬时放大
21.具有时间（Timing）测量，电压峰谷Vp+、Vp-测量
22.过载OPP、过流OCP、过压OVP、高温OT、反接RV等全方位保护功能
23.支持外部模拟编程输入与电流监视输出，且具备高压隔离能力
24.具备电气隔离的外部触发输入输出
25.支持最多同型号10台负载主从并机，最高支持并机功率32kW，满足单路输
出电源的功率扩展需要
26.支持10台负载的同步带载，满足多路输出电源的测试需要
27.无级伺服、智能风扇系统
28.标配电气隔离的RS232、RS485、LAN、USB（串口）通讯接口
29.支持标准SCPI协议和标准Modbus-RTU协议

30.支持时间（Timing）测量，电压峰峰值（Vpk）测量

4/5kW机型参数

4kW系列

型号		RK8604-150-400		RK8604-600-280		RK8604-1200-160
额定参数	负载电压	150V		600V		1200V
	负载电流	400A		280A		160A
	负载功率	4000W		4000W		4000W
	最低操作电压	1.5V/400A		14V/280A		20V/160A
CV模式	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
CC模式	量程	40A	400A	28A	280A	16A	160A
	分辨率	0.7mA	7mA	0.5mA	5mA	0.3mA	3mA
	精度	0.05%+0.05%F.S.
CR模式	量程	0.009Ω ～ 50Ω	0.09Ω ～ 250Ω	0.053Ω ～ 286Ω	0.53Ω ～ 1429Ω	0.186Ω ～ 1000Ω	1.86Ω ～ 5000Ω
	精度	Vin/Rset*(0.2%)+0.2%IF.S.
CP模式	量程	0 ～ 4000W
	精度	0.2%+0.2% F.S.
动态模式	T1＆ T2	10us～60s
	分辨率	2us
	精度	1us+20PPM
	上升/下降斜率	0.0001~0.4A/us	0.001~4A/us	0.0001~0.28A/us	0.001~2.8A/us	0.0001~0.16A/us	0.001~1.6A/us
电压回读	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
电流回读	量程	40A	400A	28A	280A	16A	160A
	分辨率	0.7mA	7mA	0.5mA	5mA	0.3mA	3mA
	精度	0.05%+0.05%F.S.
保护	过压(OV)	158V		630V		1260V
	过流(OC)	420A		294A		168A
	过功率(OP)	4200W		4200W		4200W
	过温(OT)	95°C		95°C		95°C
通讯接口		LAN/RS232/RS485/USB
通讯协议		Modbus-RTU ，SCPI
屏幕尺寸		4.3寸
外形体积 (W × D × H)		482mm×650mm×177mm
重量(KG)		33.5
标配附件		RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书
选配附件		RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级

5kW系列

型号		RK8605-150-500		RK8605-600-350		RK8605-1200-200
额定参数	负载电压	150V		600V		1200V
	负载电流	500A		350A		200A
	负载功率	5000W		5000W		5000W
	最低操作电压	1.5V/500A		14V/350A		20V/200A
CV模式	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
CC模式	量程	50A	500A	35A	350A	20A	200A
	分辨率	0.8mA	8mA	0.6mA	6mA	0.4mA	4mA
	精度	0.05%+0.05%F.S.
CR模式	量程	0.009Ω ～ 50Ω	0.09Ω ～ 250Ω	0.053Ω ～ 286Ω	0.53Ω ～ 1429Ω	0.186Ω ～ 1000Ω	1.86Ω ～ 5000Ω
	精度	Vin/Rset*(0.2%)+0.2%IF.S.
CP模式	量程	0 ～ 4000W
	精度	0.2%+0.2% F.S.
动态模式	T1＆ T2	10us～60s
	分辨率	2us
	精度	1us+20PPM
	上升/下降斜率	0.0001~0.5A/us	0.001~5A/us	0.0001~0.35A/us	0.001~3.5A/us	0.0001~0.2A/us	0.001~2A/us
电压回读	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
电流回读	量程	50A	500A	35A	350A	20A	200A
	分辨率	0.8mA	8mA	0.6mA	6mA	0.4mA	4mA
	精度	0.05%+0.05%F.S.
保护	过压(OV)	158V		630V		1260V
	过流(OC)	525A		368A		210A
	过功率(OP)	5250W		5250W		5250W
	过温(OT)	95°C		95°C		95°C
通讯接口		LAN/RS232/RS485/USB
通讯协议		Modbus-RTU，SCPI
屏幕尺寸		4.3寸
外形体积 (W × D × H)		482mm×650mm×177mm
重量(KG)		约37.5
标配附件		RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书
选配附件		RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级

6/8kW机型参数

6kW系列

型号		RK8606-150-600		RK8606-600-420		RK8606-1200-240
额定参数	负载电压	150V		600V		1200V
	负载电流	600A		420A		240A
	负载功率	6000W		6000W		6000W
	最低操作电压	1.5V/600A		14V/420A		20V/240A
CV模式	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
CC模式	量程	60A	600A	42A	420A	24A	240A
	分辨率	1mA	10mA	0.7mA	7mA	0.4mA	4mA
	精度	0.05%+0.05%F.S.
CR模式	量程	0.009Ω ～ 50Ω	0.09Ω ～ 250Ω	0.053Ω ～ 286Ω	0.53Ω ～ 1429Ω	0.186Ω ～ 1000Ω	1.86Ω ～ 5000Ω
	精度	Vin/Rset*(0.2%)+0.2%IF.S.
CP模式	量程	0 ～ 6000W
	精度	0.2%+0.2% F.S.
动态模式	T1＆ T2	10us～60s
	分辨率	2us
	精度	1us+20PPM
	上升/下降斜率	0.0001~0.6A/us	0.001~6A/us	0.0001~0.4A/us	0.001~4A/us	0.0001~0.24A/us	0.001~2.4A/us
电压回读	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
电流回读	量程	60A	600A	42A	420A	24A	240A
	分辨率	1mA	10mA	0.7mA	7mA	0.4mA	4mA
	精度	0.05%+0.05%F.S.
保护	过压(OV)	158V		630V		1260V
	过流(OC)	630A		441A		252A
	过功率(OP)	6300W		6300W		6300W
	过温(OT)	95°C		95°C		95°C
通讯接口		LAN/RS232/RS485/USB
通讯协议		Modbus-RTU ，SCPI
屏幕尺寸		4.3寸
外形体积 (W × D × H)		482mm×650mm×177mm
重量(KG)		约38
标配附件		RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书、上位机软件（官网下载）
选配附件		RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级

8kW系列

型号		RK8608-150-800		RK8608-600-560		RK8608-1200-320
额定参数	负载电压	150V		600V		1200V
	负载电流	800A		560A		320A
	负载功率	8000W		8000W		8000W
	最低操作电压	1.5V/800A		14V/560A		20V/320A
CV模式	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
CC模式	量程	80A	800A	56A	560A	32A	320A
	分辨率	1.5mA	15mA	1mA	10mA	0.5mA	5mA
	精度	0.05%+0.05%F.S.
CR模式	量程	0.007Ω ～ 38Ω	0.07Ω ～ 188Ω	0.04Ω ～ 214Ω	0.4Ω ～ 1071Ω	0.139Ω ～ 750Ω	1.39Ω ～ 3750Ω
	精度	Vin/Rset*(0.2%)+0.2%IF.S.
CP模式	量程	0 ～ 8000W
	精度	0.2%+0.2% F.S.
动态模式	T1＆ T2	10us～60s
	分辨率	2us
	精度	1us+20PPM
	上升/下降斜率	0.0001~0.8A/us	0.001~8A/us	0.0001~0.5A/us	0.001~5A/us	0.0001~0.32A/us	0.001~3.2A/us
电压回读	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
电流回读	量程	80A	800A	56A	560A	32A	320A
	分辨率	1.5mA	15mA	1mA	10mA	0.5mA	5mA
	精度	0.05%+0.05%F.S.
保护	过压(OV)	158V		630V		1260V
	过流(OC)	840A		588A		336A
	过功率(OP)	8400W		8400W		8400W
	过温(OT)	95°C		95°C		95°C
通讯接口		LAN/RS232/RS485/USB
通讯协议		Modbus-RTU，SCPI
屏幕尺寸		4.3寸
外形体积 (W × D × H)		482mm×650mm×310mm
重量(KG)		57.1
标配附件		RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书、上位机软件（官网下载）
选配附件		RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级

10/12kW机型参数

10kW系列

型号		RK8610-150-1000		RK8610-600-700		RK8610-1200-400
额定参数	负载电压	150V		600V		1200V
	负载电流	1000A		700A		400A
	负载功率	10000W		10000W		10000W
	最低操作电压	1.5V/1000A		14V/700A		20V/400A
CV模式	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
CC模式	量程	100A	1000A	70A	700A	40A	400A
	分辨率	1.6mA	16mA	1.2mA	12mA	0.7mA	7mA
	精度	0.05%+0.05%F.S.
CR模式	量程	0.006Ω ～ 30Ω	0.06Ω ～ 150Ω	0.032Ω ～ 171Ω	0.32Ω ～ 857Ω	0.112Ω ～ 600Ω	1.12Ω ～ 3000Ω
	精度	Vin/Rset*(0.2%)+0.2%IF.S.
CP模式	量程	0 ～ 10000W
	精度	0.2%+0.2% F.S.
动态模式	T1＆ T2	10us～60s
	分辨率	2us
	精度	1us+20PPM
	上升/下降斜率	0.001~1A/us	0.01~10A/us	0.0001~0.65A/us	0.001~6.5A/us	0.0001~0.4A/us	0.001~4A/us
电压回读	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
电流回读	量程	100A	1000A	70A	700A	40A	400A
	分辨率	1.6mA	16mA	1.2mA	12mA	0.7mA	7mA
	精度	0.05%+0.05%F.S.
保护	过压(OV)	158V		630V		1260V
	过流(OC)	1050A		735A		420A
	过功率(OP)	10500W		10500W		10500W
	过温(OT)	95°C		95°C		95°C
通讯接口		LAN/RS232/RS485/USB
通讯协议		Modbus-RTU ，SCPI
屏幕尺寸		4.3寸
外形体积 (W × D × H)		482mm×650mm×310mm
重量(KG)		65.3
标配附件		RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书、上位机软件（官网下载）
选配附件		RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级

12kW系列

型号		RK8612-150-1200		RK8612-600-840		RK8612-1200-480
额定参数	负载电压	150V		600V		1200V
	负载电流	1200A		840A		480A
	负载功率	12000W		12000W		12000W
	最低操作电压	1.5V/1200A		14V/840A		20V/480A
CV模式	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
CC模式	量程	120A	1200A	84A	840A	48A	480A
	分辨率	2mA	20mA	1.4mA	14mA	0.8mA	8mA
	精度	0.05%+0.05%F.S.
CR模式	量程	0.005Ω ～ 25Ω	0.05Ω ～ 125Ω	0.027Ω ～ 143Ω	0.27Ω ～ 714Ω	0.093Ω ～ 500Ω	0.93Ω ～ 2500Ω
	精度	Vin/Rset*(0.2%)+0.2%IF.S.
CP模式	量程	0 ～ 12000W
	精度	0.2%+0.2% F.S.
动态模式	T1＆ T2	10us～60s
	分辨率	2us
	精度	1us+20PPM
	上升/下降斜率	0.001~1.2A/us	0.01~12A/us	0.0001~0.8A/us	0.001~8A/us	0.0001~0.48A/us	0.001~4.8A/us
电压回读	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
电流回读	量程	120A	1200A	84A	840A	48A	480A
	分辨率	2mA	20mA	1.4mA	14mA	0.8mA	8mA
	精度	0.05%+0.05%F.S.
保护	过压(OV)	158V		630V		1260V
	过流(OC)	1260A		882A		504A
	过功率(OP)	12600W		12600W		12600W
	过温(OT)	95°C		95°C		95°C
通讯接口		LAN/RS232/RS485/USB
通讯协议		Modbus-RTU ，SCPI
屏幕尺寸		4.3寸
外形体积 (W × D × H)		482mm×650mm×310mm
重量(KG)		66.3
标配附件		RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书、上位机软件（官网下载）
选配附件		RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级
