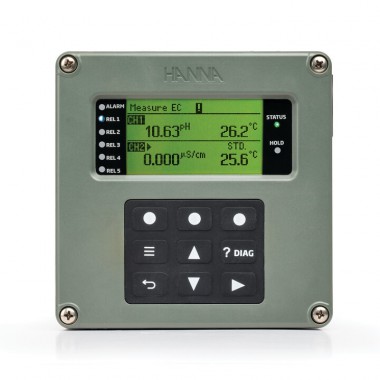

HANNA HI520 双通道通用过程控制器

显示

图形LCD， 128 x 64像素黑白与背光

数字输入

2个独立的、电气隔离的输入（可配置为保持和清洁功能）

开启状态：5至24 Vdc，低电平或高电平激活

模拟输入

2 或 4 个独立的电气隔离输出

0 – 22 mA 可配置为：

0 – 20 mA;4 - 20 mA

22 mA 作为警报信号，可配置选项

模拟输出精度

±0.2%满量程

数字通信

RS485 串行端口 - 远程监控和控制

USB-C 端口 - 检索日志文件和固件升级

继电器

最多5个继电器（可独立配置用于过程变量、保持和清洁功能）

机电继电器 SPDT 和 SPST 触点输出

5A – 250 Vac;5A – 30 Vdc （电阻负载）

熔断器保护：5A、250V 慢熔断熔断器

用于所有测量警报的警报继电器

机电继电器 SPDT 触点输出

5A – 250 Vac;5A – 30 Vdc （电阻负载）

熔断器保护：5A、250V 慢熔断熔断器

数据记录

间隔日志，最多 100 个文件，每个存储文件最多 8600 条记录。当达到 100 个存储文件的******限制时，最近的文件将自动删除最早的文件。

事件日志，最多 100 条记录。当达到******限制时，最后一条记录将覆盖最早的记录。

电源

100 – 240 Vac ±10%;50/60 Hz;15 VA;熔断器保护（2A，250V 慢熔断熔断器）

功耗

15VA

外壳

*单壳 1/2 DIN，4X 型，IP65 防护等级

安装类别

II

环境

-20 to 50 ºC (-4 to 122 ºF); maximum 100% RH 无冷凝

尺寸

宽度 144.0mm (5.7”)x 高度144.0 mm (5.7”) x 深度 151.3 mm (6.0”)

重量

约1.6 kg (3.5 lb.)

订购信息

HI520-0320 通用过程控制器，带 3 个继电器和 2 个模拟输出，随附 3m 电源线、电缆接头组、仪器证书和快速参考指南，以及手册下载说明。

HI520-0540 通用过程控制器，带 5 个继电器和 4 个模拟输出，随附 3m 电源线、电缆接头组、仪器证书和快速参考指南，以及手册下载说明。

注意

*对于防水密封：需要在电缆上使用压盖密封，并且需要将前壳上的四个螺钉拧紧至 13.3 lbf·in（1.5 N·m，****** 2.0 N·m）的扭矩。
