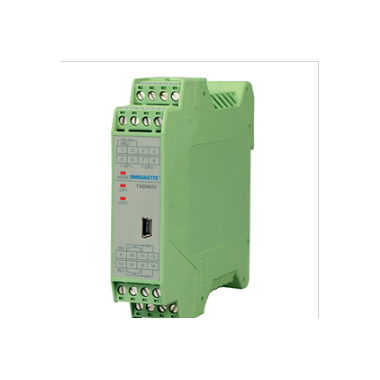

OMEGA TXDIN70 双通道DIN导轨安装温度变送器

• 提供双通道变送器或信号隔离器（4 ~ 20或0 ~ 20mA）

• 可编程输入型号和范围，可选配外接显示器

• DIN导轨安装

• 仅适用于非接地式热电偶

• 通用电源

产品描述

变送器提供2个通道的配置输入，支持多种电压、RTD、热电偶输入，带有自动参比端补偿功能。各通道均拥有数字滤波并且能够独立调整滤波阶数。
    • 产生2个隔离的电流输出，4 ~ 20或0 ~20mA
    • 可任意设定变送输出范围
    • DIN导轨式安装。宽度仅为22.5mm
    • 可通过连接E8手持显示器轻松进行配置
    • 采用100 ~ 240 Vac或24Vdc通用电源

规格:
输入类型
热电偶： K、S、R、E、J、T、B、N、WRe5-WRe26
RTD： Pt100、Cu50
线性电压： 0 ~ 20 mV、0 ~ 60 mV、0 ~ 100 mV、0 ~1V、0.2 ~1V
仪器输入范围：
    K型： -50 ~ 1300°C
    S型： -50 ~ 1700°C
    R型： -50 ~ 1700°C
    T型： -200 ~ 350°C
    E型： 0 ~ 1000°C
    J型： 0 ~ 1200°C
    B*型： 0 ~ 1800°C
    N型： -50 ~ 1300°C
    WRe5%WRe26型： 0 ~ 2300°C
    Pt100型： -200 ~ 900°C
    * 注：B型热电偶仅在400 ~ 1800°C范围内保持测量精度。在60 ~ 400°C范围内测量，将无法达到精度。
线性输入： -9990 ~ 30,000个单位，由用户定义
变送精度： 满量程的0.3% ±1位（包含输入和输出误差）
输出规格： 在0 ~ 22mA范围内自由定义，最大输出电压=11V
温度漂移： ≤0.015%FS／°C（包括输入和输出的温度漂移）
电磁兼容(EMC)： 按IEC61000-4-4 (EFT)标准为±4 KV／5 KHz；按IEC61000-4-5标准为4KV
隔离耐压： 电源与信号输入及输出端子相互之间电压=2300 Vdc
工作电源： 100 ~ 240 Vac，-15%，+10%／50 ~ 60 Hz；或24 Vdc／Vac
功耗： ≤3W
工作环境温度： -10 ~ 60°C；湿度≤90%相对湿度
外形尺寸： 100（高）x 22.5（宽）x 100 mm（厚）(3.9 x 0.89 x 3.9")
重量： 85 g (0.18 lb)
