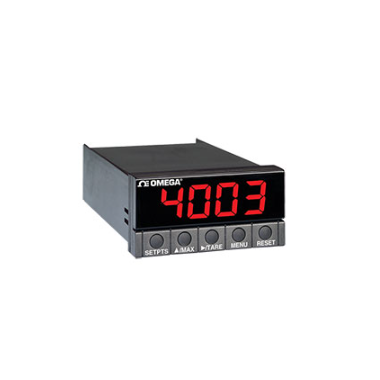

OMEGA DP25B系列 ⅛ DIN应变、过程和温度仪表 配备可选继电器和模拟信号输出

• 输入

• - 热电偶

• - RTD

• - 过程输入信号（DC电压和电流）

• - 应变计

• 选项

• - 死区可调节的继电器输出

• - 隔离或非隔离的模拟信号输出

• - 获得专利的可编程彩色显示屏

• - 低电压电源选项

• - NEMA 4 前盖

产品描述

面板式安装仪表
OMEGA™ DP25B系列拥有所有⅛ DIN面板式安装仪表中最大、亮度最高的显示屏。用户可以选择显示颜色：红色、琥珀色或绿色。
本系列经济型面板式安装仪表／控制器提供了前所未有的信号调节精度。该系列拥有4位数字、9段式显示屏、两个可选5 A、SPDT继电器（"C"型）及多 种隔离或非隔离模拟信号输出。根据需要，可调节 0 ～ 10 Vdc、0 ～ 20 mA或4 ～ 20 mA模拟信号输出，用于重传显示值或者用作比例控制输出。基于微处理器的DP25B系列包括过程仪器（DC电压和 电流）、应变计、热电偶和RTD。

规格:
显示屏： 4位数字、9段式、21 mm (0.83")红色、琥珀色或绿色LED（可编程）
模数转换技术： 双斜率
内部分辨率： 15位
极性： 自动
读取速率： 每秒3次
阶跃响应： 2秒
继电器输出（可选）： 2个额定电流为5 A 250 Vac的"C"型(SPDT)继电器，可针对活动上限／下限报警编程，
带锁定／非锁定继电器
模拟信号输出（可选）： 0 ～ 10V、4 ～ 20 mA 或 0 ～ 20 mA；可以指定给显示量程（可标定），或者在用作控制输出时可以指定给带设定值1的比例控制输出
工作电源： 115 Vac或230 Vac ±10%、10 ～ 32 Vdc、26 ～ 56 Vdc；最大功率8 W（DP25B-TC或-RTD）、最大功率11 W（DP25B-E或-S）；240 Vrms过电压保护
隔离： 对于260 Vrms或Vdc，根据EN 61010每3米间距的介电强度达到2500V瞬时电压
NMR： 60 dB
CMR： 120 dB
工作温度： 0 ～ 50°C (32 ～ 122°F)
存放温度： -40 ～ 85°C (-40 ～ 185°F)
相对湿度： 90% @ 40°C (104°F)，无冷凝
外形尺寸： 48（高） x 96（宽） x 152 mm（厚）(1.89 x 3.78 x 6.0")
面板开孔： 45（高） x 92 mm（宽）(1.772 x 3.622")
重量： 36 g (1.27 lb)
输入： 热电偶类型：J、K、T和J DIN
继电器滞后值： 0 ~ 9999（可编程）
精度： 30分钟暖机后达到±0.5°C (0.9°F)
温度系数： ±50 PPM/°C
输入阻抗： 100 MΩ
