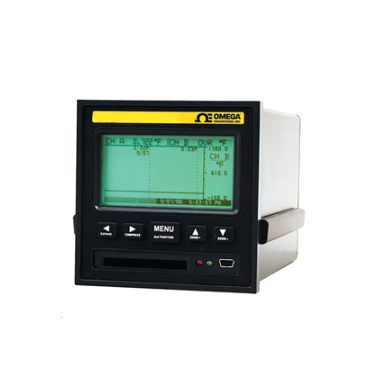

OMEGA RD8250 系列 无纸记录仪

• 2路可配置带隔离的输入，用于直流电压和电流，热电偶，RTD，频率和转速脉冲

• 可设定4个内部报警点

• 2路报警继电器输出

• 1路数字控制输入

• 最大存储速度为100采样／秒

• 紧凑型闪存卡可存储多达2 GB的数据

• 明亮、清晰的显示屏

• 选购软件可进行图形分析、打印、传送和输出

• 标准的 ¼ DIN面板安装

产品描述

OMEGA的RD8250具备双功能按键 和清晰的显示屏，是一款精良的过程记录仪。图形用户界面让配置十分容易。
这款记录仪能够以数字或趋势格式来显示实时数据。通过前面板的USB端口（订购"-USB"选件），用户便可将数据从闪存中上传到PC。
RD8252配备一个外置的交流电适配器，带通用插头，适用于120~240 Vac，50/60 Hz。其它电源选件包括12~24 Vdc 带隔离的输入端（RD8253）和可充电电池组选件（RD8252-UPS）。装上电池组之后，如果遇到断电，RD8252-UPS可保持运行长达8小时，用以保存数据和设置。

规格:
输入电源：
    RD8252: 9 ±0.5 Vdc @ 5 VA （取决于外部负荷）非隔离式；外置壁装式AC变压器（内含），100 ~ 240 Vac, 50/60 Hz
   RD8253: 隔离式12~24 VDC（与下面的内置电池组配件不兼容）
   RD8252-UPS: 配有内置电池组选件，提供不间断操作和控制输出。
输出: 2路输出，5 Vdc @ 50 mA，
供电给外置传感器
通道数目: 2个通用通道，可供用户选择
绝缘: 300 Vac/Vdc通道输入端至外壳接地
直流电输入
电压:
    范围: 0 ~ 250 mV,    0 ~ 1.25V, 0 ~ 2.5V, 0 ~ 5V, 0 ~ 12.5V, 0 ~ 25V
    精度: 0.1% 读数
    分辨率: 0.025% FS
电流:
    范围: 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 50 mA
    精度: 0.1% 读数， 250 Ω 的外部分流器（必需）除外
    分辨率: 0.025% FS

热电偶:
    精度: 0.3% FS（标准）
环境温度传感器
    精度: ±1.5°C (2.7°F)
类型范围:
        J: -100 ~ 760°C ±2°C
        (-148 ~ 1400°F ±3°F)
    K: -100 ~ 1000°C ±2°C
        (-148 ~ 1830°F ±3°F)
    T: -100 ~ 400°C ±2°C
        (-148 ~ 750°F ±3°F)
    E: -80 ~ 400°C ±2°C
        (-112 ~ 750°F ±3°F)
断电时关机: 6 Vdc, 2400 mAh NiMH
备用电池续航时间: 标准时间为8小时（取决于外部负荷）
RTD
精度: 0.3% FS (标准)
分辨率: 0.1°C
内部电流源: 1 mA
类型范围（两线或三线式）：
    100 Ω Pt 385: -100 ~ 750°C
    (-148 ~ 1380°F)
100 Ω Pt 392: -100 ~ 750°C
    (-148 ~ 1380°F)
频率输入 (Hz)/范围: 0 ~ 10,000/0 ~ 600,000 rpm
速度输入 (rpm) 精度:
    频率: ±1 Hz
rpm: ±1 rpm 低于 9999 rpm, ±10 rpm 高于 9999 rpm
输入:
    低电平: <1 Vdc
    高电平: >3 且 <12 Vdc
脉冲宽度: 最小值为 10 ms
输入阻抗: >100 kΩ
测量速度: 每个通道达至100采样/秒
数学函数: y = mx + b; 平均值，高位峰值，低位峰值
存储介质: 达至2 GB紧凑式闪存
显示: LCD图形显示器，160 x 80像素，黑色FSTN型， 带白色LED背光，用户控制背光水平和对比度调节（电子式）
显示模式: 趋势（水平方向），大字体双数字读数，混合模式
用户界面: 5按键键盘（双功能按键）
时钟: 自动闰年和日光节能调节，内置备用电池。
继电器输出: 2路报警输出, "A"型继电器为30 V和0.5 A
光电隔离输入: 1路输入， 5~12 Vdc，标准驱动电流为10 mA
音频: 内部蜂鸣器 （多种音调）
外形尺寸（前面板）: 96（高）x 96（宽） x 152（厚）mm
(3.78 x 3.78 x 6") (¼ DIN)
环境要求: 只适用于室内，安装类别II（按IEC 664标准）；污染度水平II（按IEC61010-1标准）
工作温度: -10 ~ 50°C (14 ~ 122°F)
最大相对湿度: 温度在31°C (88°F)以内时最大为80%；到 40°C (104°F) 则线性递减至50%
可选USB: 前面板USB 2.0从属端口，
用于在使用自动配置软件时进行数据采集和远程实时显示（非易失性）
以太网: 在使用自动配置软件时进行实时数据显示，历史数据传输，远程控制和记录仪配置；内置网络服务器显示当前测量值
