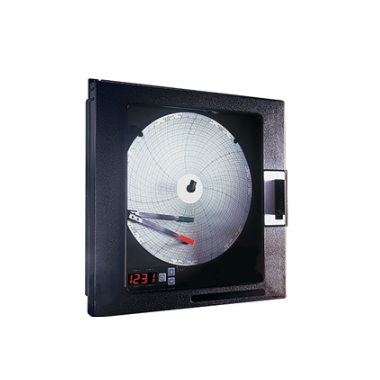

OMEGA CT5100系列 1通道或2通道 圆形图表记录仪

• 直径254 mm (10")圆形 图表

• 提供单笔款或双笔款

• 可编程输入：热电偶、 RTD、DC电流或DC电压

• 4位数字14 mm (0.56") 高LED显示屏

产品描述

CT5100系列圆形图表记录仪可测量和显示多达2种过程变量。可以选择各种可编程输入。通过前面板上的3个按键，可以方便地配置所有记录仪和报警功能。要求的面板厚度仅为64 mm (2.5")，仅有33 mm (1.3")的伸出端。

规格:
输入：
输入类型／范围：
    热电偶： J、K、T、R、S型
RTD： 100 Ω铂，0.00385 Ω/Ω/°C
DC电流： 0 ~ 20 mA、4 ~ 20 mA；
4.7 Ω内部分流电阻
    DC电压： 0 ~ 25 mV、0 ~ 50 mV、
10 ~ 50 mV、0 ~ 5 V、1 ~ 5 V
阻抗： 热电偶和mV输入，>100 MΩ；
5 V输入，100 kΩ；µA输入，4.7 Ω
RTD激励电流： 150 µA（常规）
输入扫描速率： 非RTD输入，每秒扫描1次；RTD输入，每1.2秒扫描1次
输入校正： 偏移量调节：999 ~ 999单位
传感器故障检测： 如果检测到传感器断路，显示屏显示"SnSr"，记录笔升到标度之上。在以零开始的电压和毫安范围中，无法检测到传感器断路。如果高于量程10%，显示屏显示"Hi"；如果低于量程10%或者为零（以较大值为准），显示屏显示"Lo"。
参比条件下的
输入性能：
测量误差： J、K、T、R、S型和RTD：量程的±0.25% ± 1度；mA、mV和Vdc：标定量程的±0.25%加上1个最低有效数位
冷端补偿误差： ±0.2°C @ 25°C (±0.36°F @ 77°F)
冷端补偿抑制： 与25°C偏差0.04°/°C（与77°F偏差0.07°/°F）
线性化误差：
    热电偶： ±0.25°C (0.45°F)（常规），最差情况下为±0.5°C (0.9°F)
RTDs： ±0.1°C (0.18°F)（常规），
最差情况下为±0.3°C (0.54°F)
环境温度误差： 从25°C (77°F)每偏差1°C (1.8°F)为量程的±0.01%
共模抑制： >120 dB @ 50/60 Hz，最大260 Vac
常模抑制： 最小85 db@ 60 Hz或更高
隔离： 350 Vac、500 Vdc；输入共用一个信号接地
参比条件：
环境温度： 25°C (77°F)
相对湿度： 60 ~ 70% RH
电源电压： 115 Vac，60 Hz
源电阻： 热电偶输入，<10 Ω
导线电阻： <0.1 Ω (Pt100)
记录：
记录笔类型： 一次性纤维笔头
记录笔颜色： 记录笔1—红色；记录笔2—绿色
图表尺寸： 直径254 mm (10")
图表驱动机构： 步进电机
图表转速： 用户可配置：8小时、12小时、24小时、48小时或7天
图表量程： 量程下限和上限，-9999 ~ 9999单位
记录性能：
图表记录精度： 图表量程参比精度的0.5%
图表旋转精度： 旋转时间的±0.5%（假设所有齿隙已消除）
操作人员界面
显示屏： 4位数字、14 mm H (0.56")高、红色7段式LED显示屏
状态指示灯： 5个红色LED报警状态指示灯、1个绿色LED记录笔2指示灯
