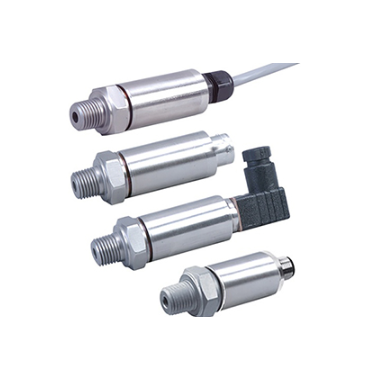

OMEGA PX309系列 全不锈钢压力传感器 可兼容多种介质 先进的硅加工技术

• 1 psi、2 psi 和5 psi 低压量程！

• 全不锈钢结构

• 可测量表压或绝对压力

• 坚固耐用的外壳设计

• 高稳定性、低漂移

• 0.25%的静态精度

• IP 65保护等级

产品描述

我们提供全套服务——从产品立项到设计和原 型制作，乃至制造和测试。我们的应用工程师 与客户紧密合作，定制、设计或创造全新的产 品。欢迎致电给我们——无论您是OEM、制造 商或是最终用户。


规格:
OMEGA的PX309系列量程低于100 psi的型号使用高精度硅传感器，该传感器受充油不锈钢膜片的保护。100 psi及以上量程装置使用以分子状固定在不锈钢膜片上的硅应变片。
长期稳定性（1年）: ±0.25%（常规）
常规寿命: 一千万次（常规）
工作温度: -40 ~ 85°C(-40 ~ 185°F)
耐受压力:
    全psia及≤50 psig量程: 容量的3倍或20 psi，以较大值为准
    100 psig量程: 容量的2倍
破裂压力: 容量的500%或25 psi，以较大值为准
响应时间: <1 ms
冲击： 50 g, 11 ms半正弦波冲击
振动: ±20 g
保护等级: IP 65
接液部件: 全psia及1 ~ 50 psig量程为316不锈钢；100 ~ 10,000 psig量程为17-4 PH不锈钢
压力端口: ¼-18 MNPT
电气连接:
    PX309: 1.5 m (5') 2芯、3芯或4芯电缆（分别为mA、5V 及 mV输出）
    PX319: 微型DIN连接器 （含对接连接器）
    PX329: 扭锁式连接器，导气对接连接器单独销售(PT06V-10-6S)
    PX359: M12，4针连接器
重量:
    PX309: 154 g (5.4 oz)
    PX319、PX329、PX359: 100 g (3.5 oz)

100 mV输出
激励:
    0 ~ 50 psig及全psia量程: 10 Vdc (比率式)，(5 ~ 12 Vdc范围内)
    100 ~ 10,000 psig量程: 5 Vdc (ratiometric), (3 ~ 10 Vdc limits)
输出: 0 ~ 100 mV，例外情况 2 psi = 40 mV，1 psi = 20 mV
精度: 25ºC温度下为 ±0.25% FS BSL （包括线性度、滞后性及重复性）
零点偏移: ±2% FSO； 对1和2 psi 量程为±4%
跨距设置: ±2% FSO； 对1和2 psi 量程为±4%
补偿温度: 0 ~ 50°C（32 ~ 122°F）
归零和跨距校正热效应（在补偿范围内）:
    15 ~ 10,000 psi量程: ±2% FSO
    5 psi量程: ±3% FSO
    2 psi量程: ±4% FSO
    1 psi量程: ±5% FSO

5V输出
激励: 9 ~ 30 Vdc（反向极性和过压保护）
输出: 0 ~ 5 Vdc 或 4 ~ 20 mA
5 ~ 10,000 psi的静态精度: 25ºC温度下为±0.25% FS BSL（包括线性度、滞后性及重复性）
零点偏移: ±2% FSO; 对1和2 psi量程为±4%
跨距设置: ±2% FSO; 对1和2 psi量程为±4%
补偿温度:
    >5 psi量程: -20 ~ 85°C (-4 ~ 185°F)
    ≤5 psi量程: 0 ~ 50°C (32 ~ 122°F)
总误差范围: ±2% FSO；包括线性度、滞后性、重复性、热滞后及热误差（例外情况：2 psi = ±3%，1 psi = ±4.5%）
