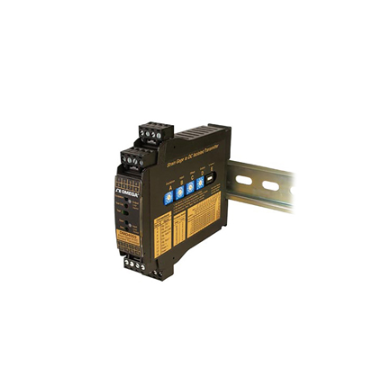

OMEGA DMD4059系列 电桥／应变片信号调节器 现场可调隔离电压或电流输出

• 标准DIN导轨安装

• 最多可驱动4个350 Ω电桥

• 非互动型归零和跨距校正

• 在100 I/O范围快速设置

• 可拆卸型连接器

• 全3路隔离

• 输出测试按键

• 可调激励，1 ~ 10 Vdc

• 零点偏移调整

• 应用

• 称重传感器称重和标定

• 应变片压力传感器

• 箱体、高温熔体压力、水平、流量

产品描述

输入：100 ~ 10,000 Ω电桥0.5 ~ 40 mV/V
输出：0-1 至 0-10V, ±5 或 ±10V, 或 0-1 至4-20 mA （灌电流或拉电流）

规格:
输入范围： 100 ~ 10,000 Ω 电桥 @ 10 Vdc，最多可支持4个350 Ω电桥 @ 10 Vdc
最小值： 0 ~ 5 mV 范围，0.5 mV/V灵敏度
最大值： 0 ~ 400 mV范围，40 mV/V灵敏度
输入阻抗： 200 kΩ （典型）
激励电压： 在 0 ~ 10 Vdc范围内可选，切换增量为1V
最大输出： 10 Vdc @ 120 mA
驱动能力： 10 Vdc时最多可驱动4个350 Ω电桥
微调： ±5%，通过多圈电位计调节
稳定性： 每°C 为±0.01%
感应导线补偿： 导线电阻每变化1 Ω，补偿优于±0.01%
最大导线电阻： 10 Ω，10 Vdc时为350 Ω
零点偏移（皮重）： ±100%量程，增量为15%
输出范围：
电压（最大10 mA ）： 0-1至0-10 Vdc
双极性电压（最大10 mA ）： ±5或±10 Vdc
电流： 0-2 mA 至 0-25 mA
顺从、驱动@ 20 mA: 20V, 1000 Ω驱动，电流输出可选择连接灌电流或拉电流
输出线性度，波纹与噪声： 优于量程的 ±0.1%， <10 mV rms波纹与噪声
输出归零和跨距校正（微调）： 使用多圈电位计补偿负载和导线变化，±15%量程调整范围（典型）
功能测试按键： 按下后将输出设为测试水平。可通过多圈电位计调整为0 ~ 100%量程。出厂默认值为约为量程的50%
响应时间： 70 ms （典型）
共模抑制： 100 db（最小）
隔离： 1200 Vrms（最小），3路隔离，电源至输入、电源至输出及输入至输出
工作温度范围： -10 ~ 60°C (14 ~ 140°F)
热稳定性： 每°C热稳定性优于量程的 ±0.02%
标准电源： 80 ~ 265 Vac, 50/60 Hz或85 ~ 300 Vdc
低电压选项： 9 ~ 30 Vdc或10 ~ 32 Vac
功耗： 2 ~ 5 W（取决于称重传感器的数量）
安装： 安装到标准35 mm DIN导轨上
环境保护： IP40
接线方式： 四个4端子可拆卸型连接器，最大线缆尺寸为14 AWG
外形尺寸： 22.5（宽）x 117（高）x 122 mm（厚）(0.89 x 4.62 x 4.81")，高度包括连接器的高度
重量： 159 g (5.6 oz)
