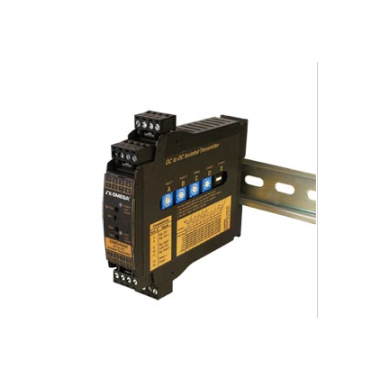

OMEGA DMD4380系列 直流到直流隔离信号调节器 现场可调输入和输出

• 标准DIN导轨安装

• 在100 I/O范围内快速设置

• 可拆卸型连接器

• 全3路隔离

• 输出测试按键

• 内置回路电源用于灌／拉电流和I/O

• 80 ~ 265 Vac或9 ~ 30 Vdc 输入电源选项

• 应用

• 放大、转换或标定过程信号

• 隔离单端（公用接地）PLC 输入

• 将过程信号传输至面板仪表、PLC、记录仪、数据采集、DCS和SCADA系统

产品描述

输入：0-10 mV至0-130 Vdc, ±5 Vdc,±10 Vdc,或0-200 uA至0-50 mAdc
输出： 0-1V至0-10 Vdc, ±5Vdc, ±10 Vdc,或0-2 mA至0-20 mAdc或4-20 mA

规格:
输入范围： 通过开关设置现场可选择范围
电压： 0-10 mVdc 至 0-50 Vdc
双极性电压： ±50 mVdc 至±10 Vdc
电流： 0-200 uAdc至0-50 mAdc
输入阻抗（电压）：
电压： 1 MΩ（最小）
电流： 50 Ω（典型）
电压负荷： 20 mA时为1 Vdc
输入回路电源： 15 Vdc ±10%，稳压，25 mAdc；最大波纹，小于10 mV RMS，可选择连接至灌电流或拉电流
输出范围：
开关可选，现场可调节
电压（最大10 mA）： 0-1 至 0-10 Vdc
双极性电压（最大10 mA）： ±5 ~ ±10 Vdc
电流： 0-2 mA至0-25 mA
顺从、驱动 @ 20 mA： 20V，1000 Ω驱动
输出补偿： ±100%量程，增量为15%
输出线性度： 优于量程的 ±0.1%
输出归零和跨距校正： 使用多圈电位计补偿负载和导线变化，±15%量程调整范围（典型）
输出回路电源： 20 Vdc标称，稳压，25 mAdc；最大波纹，小于10 mV RMS，可选择连接至灌电流或拉电流
输出波纹： <10 mV rms
功能测试按键： 按下后将输出设为测试水平；可通过多圈电位计调整为 0 ~ 100% 量程。出厂默认值为约为量程的50%
响应时间： 70 ms（典型）
共模抑制： 120 db（最小）
隔离： 1200 Vrms（最小），3路隔离，电源至输入、电源至输出及输入至输出
工作温度范围： -10 ~ 60°C（14 ~ 140°F）
热稳定性： 每°C热稳定性优于量程的 ±0.02%
标准电源： 80 ~ 265 Vac；50/60 Hz 或 85 ~ 300 Vdc，2 W（最大）
低电压选项： 9 ~ 30 Vdc或10 ~ 32 Vac
安装： 安装到标准35 mm DIN导轨上。
环境保护： IP40
接线方式： 四个4端子可拆卸型连接器，最大线缆尺寸为14 AWG
外形尺寸： 22.5（宽）x 117（高）x 122 mm（厚）(0.89 x 4.62 x 4.81")，高度包括连接器的高度
重量： 150 g (5.3 oz)
