OMEGA SGD系列 精密应变片 精密线状样式，用于静态和动态应用

• 非常柔软，机械强度高

• 弯曲半径小

• 广泛的温度范围

• 带状导线或焊接盘

• 明显的对准标记

• 使用冷或热固化粘合剂进行粘合

产品描述

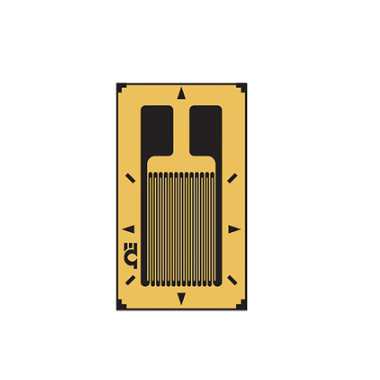

OMEGA™应变片提供各种型号，涵盖多数应变测量应用。 它们结构坚固、使用灵活，适用于高精度静态和动态测量。测量网格由康铜箔片构成，其被完全密封于一个由聚酰亚胺薄膜组成的介质载体中。这种线状样式应变片用于测量单向应变。它们通常用于实验应力分析应用。应变片样式显示在下表的左侧。请注意，"箭头"指示主应力方向。
该线状样式应变片提供各种款式和尺寸。OMEGA提供 小型线状样式应变片，用于应力集中或高梯度区域的 应力测量。我们还具有宽或窄网格样式，以及小型、 中型或大型样式。要确定应变片是否具有与钢或铝匹配 的温度特征，请参见标有"温度补偿"的一栏，"ST" 表示钢，"AL"表示铝，"UNC"表示未补偿。 请参见"BTP"栏，了解可绑定接线盘配件型号。
表中列出了应变片网格长度(A)和宽度(B)尺寸， 以及基板或载体的长度(C)和宽度(D)尺寸。各样式包括对准三角形。载体或基板材料的所有边可现场修整至箔片网格0.25 mm内，而不会影响应变片的性能。
