OMEGA BCM-1 电桥完成模块

• This product is no longer available. Please refer to our BCM-2 Series.

• 可调整内部电桥平衡，对未经应变的状况调零

• 用于120或350 Ω应变片 的¼电桥完成

• 用于任何电阻的½电桥完成

• 高温稳定性强，电阻的温度系数达5ppm

产品描述

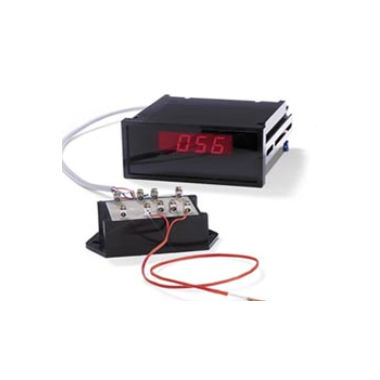

BCM-1电桥模块可完成惠斯通电桥电路。该模块可用于与120或350 Ω应变片的¼电桥测量或任何电阻仪的½电桥测量。电桥平衡调整电位器可将电桥输出归零。应变片、激励和输出信号通过螺丝接线端连接。可容纳带两线或三线连接装置的¼电桥。

规格:
最大激励：
120 Ω电桥： 10 Vdc
350 Ω电桥： 16 Vdc
温度限制： -20 ~ 80°C (-4 ~ 176°F)
温度效应： ±1.5 µV/V/°C
零点调整： ±6 mV/V
电阻容差： ±0.1%
电阻温度系数： 5 ppm/°C
外形尺寸： 50.8 W x 31.8 H x 25.4 mm D (3 x 1.25 x 1")
安装孔： 63.5 mm (2.5")中心上4.4 mm (0.175")的孔
