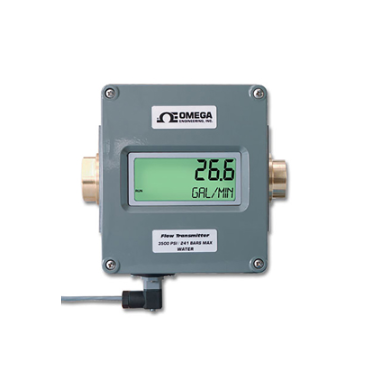

OMEGA FLR系列 流量计过程控制 信息系统

• FLR流量传感器

• 精度为满量程的2%

• 不需要任何直管路

• 可在任意位置安装

• 4 ~ 20 mA、0 ~ 5 Vdc及 0 ~ 10 Vdc标准输出

• 数字式流速和累加流量 指示器

• 可对以下参数进行现场补偿：

• – 所有液体的比重

• – 石油基液体的粘度

• – 气体应用场合中的比重、 压力和温度

产品描述

结实耐用的管路流量传感器
可提供的端口的尺寸有13 mm (½")、19 mm (3⁄4")和32 mm (1¼")，壳体可以是阳极氧化铝或铜。配备4.5 m (15') 一头裸露的必备连接电缆。在现场，连接电缆可使用长达300 m (1000')的屏蔽铜电缆。坚固结实的铸铝外壳为传感器提供可靠的保护，并且传感器可方便地在垂直或水平的任意位置安装。能够监测流速为150 GPM的液体或者流速为1000 SCFM的气体。

规格:
温度范围： -29 ~ 116°C (-20 ~ 240°F)
最大压力： 3500 psig（液体）；1000 psig（气体）
电源要求：
    0 ~ 5 Vdc输出： 10 ~ 30 Vdc (最大为 0.75 W)
0 ~ 10 Vdc输出： 12 ~ 30 Vdc (最大为
0.75 W)
4 ~ 20 mA输出： 回路供电，最大30 Vdc
功耗： 最大25 mA
电路保护措施： 反向极性和电流限制
重复性： ±0.5%
非线性： ±0.05%
隔离： 从根本上与管路系统隔离
显示屏： 流速和累加流量显示可选择固定或切换显示工作模式；流速和累加流量为8位、0.70"高的数字显示，单位及设置为8位、0.35"高的字母数字显示
响应时间： 1.0 sec
温度漂移： 最大值为每°C范围的0.05%
模拟输出： 4 ~ 20 mA输入至最大1KΩ负载
0 ~ 5 Vdc输入至最小10KΩ负载
0 ~ 10 Vdc输入至最小10KΩ负载
用户连接口： 15'端子线（标配）
传输距离： 4 ~ 20 mA，受电缆电阻限制
0 ~ 5 Vdc，最大距离为300 m (1000')
0 ~ 10 Vdc，最大距离为300 m (1000')
材质： 阳极氧化铝和环氧粉喷涂铝，
带有聚碳酸酯透镜
密封： 外壳与透镜／氟橡胶罩盖之间的硅密封垫圈，外壳与流量计壳体之间的O形圈
电气连接： 4针连接头（标配）
紧固件： T303不锈钢
等级： NEMA 12和13 (IP52/54)
材质： 2024 - T351阳极氧化铝壳体、活塞及锥形C360铜质壳体、活塞和锥形石油（油）类通用部件
支架板： T316不锈钢
弹簧： T302不锈钢
紧固件： T303不锈钢
压力密封： 氟橡胶
透镜： 聚碳酸酯
卡环： SAE 1070／1090碳钢
止动弹簧： SAE 1070／1090碳钢
内部磁体： PPS／陶瓷
外壳密封： 水基、水、空气通用部件硅密封垫圈
支架板： T316不锈钢
弹簧： T302不锈钢
紧固件： T303不锈钢
压力密封： 氟橡胶
透镜： 聚碳酸酯
卡环： T316不锈钢
止动弹簧： ST316不锈钢
内部磁体： PPS／陶瓷
外壳密封： 硅密封垫圈
