梅凯Megger IDAX系列绝缘诊断分析仪

IDAX 是一款基于 DFR（介电频率响应）技术的绝缘诊断分析仪，也被称为 FDS（频域介电谱）。DFR 技术是实验室中已经建立的测试程序，在 Megger 公司的创新努力中，已经被改编为适用于现场使用的 IDAX 系列仪器。

DFR 是在多个频率上测量电容和损耗（tan delta 或功率因数）的过程。测得的 DFR 曲线取决于绝缘几何形状、水分、油的导电性和温度。通过对参考材料模型进行高级曲线拟合，IDAX 计算固体绝缘中的水分含量、25°C 参考温度下的油导电性，以及 20°C 参考温度下的 tan delta/功率因数。

在这些计算中，ITC（单独温度校正）是另一项重要的 Megger 创新，用于将测试数据从测试对象的温度转换到参考温度。IDAX 软件包括了一个经过 ITC 校正的频率扫描，专门设计用于评估仪器变压器和套管。

由于对时间域和频率域数据组合的新颖方法，IDAX 提供了市场上从 1 kHz 到 10 μHz 进行完整 DFR 测量的最短测量时间。在转换和组合之前，每个数据集（时间或频率）都拟合了单独的参考模型，这消除了近似值或不完整数据集转换引入的风险。

IDAX 非常易于使用，具有自动化的测试流程和结果显示，使用易于理解的“红黄绿”系统。

IDAX DFR 方法现在已成为国际指南和标准的一部分，例如 Cigre TB 254、Cigre TB 414、Cigre TB 445、Cigre TB 775、IEEE C57.152-2013、IEEE C57.161-2018、DL/T 1980-2019、DL/T 2231-2021。

IDAX 提供多个版本：

●  IDAX300 – 一款紧凑轻便的三通道输入仪器（红色、蓝色和地线），具有三端口（发生器、测量和保护）和一个电流表，可与运行 IDAX 诊断软件的外部计算机配合使用。

●  IDAX300/S – 与 IDAX 300 相同，但配有两个电流表，用于两个同时测量。

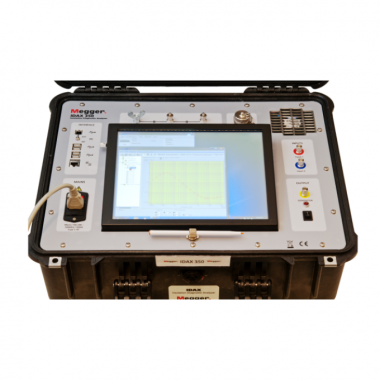

●  IDAX350 – 与 IDAX 300/S 相同，但采用耐用防水外壳，内置一个板载计算机，还可用于控制其他 Megger 仪器。

●  IDAX322 – 与 IDAX 300/S 相同，但具有内置的 2 kV 放大器，用于提高低电容测试对象的信噪比。非常适合现场测试套管。

对于扩展应用，IDAX 与 VAX 高压放大器完美无缝地接口；VAX020 用于 2 kV，VAX220/230 用于 20/30 kV（根据需求提供）。
