梅凯Megger FRAX系列扫频响应分析仪

FRAX99、FRAX101和FRAX150扫频响应分析仪(SFRA)是其类型中小、坚固的仪器，是揭示电力变压器潜在电气和机械问题的强大工具，其中许多问题使用其他方法很难或不可能检测到。

这些创新仪器符合SFRA测量的所有国际标准，比当前其他任何可比较的测试设备都提供更大的动态范围和更好的精度。此外，对于与变压器的测试连接，它们使用特殊的电缆技术，确保结果的可重复性。

FRAX系列通过向变压器施加扫频测试信号并监测其响应来运行。结果是一个独特的指纹，当与同一变压器的参考指纹进行比较时，它会揭示出一系列故障。这些包括绕组变形和位移、绕组短路和开路、夹紧结构松动和断裂、铁心连接问题、铁心移动和箍带弯曲。

Megger的FRAX系列集成了强大的分析和支持软件。除了提供传统的幅值与频率/相位显示外，此软件还允许您以阻抗或导纳与频率的方式呈现数据，这对于许多变压器类型是一个强大的分析工具。

FRAX覆盖的测试频率范围为0.1 Hz至25 MHz，并且您可以设置每个测试所使用的范围以匹配应用的需求。默认情况下，每个频率扫描所使用的测试点数为1046，但您可以将其扩展到最多32,000。典型的测量时间为64秒，但还提供了一个快速模式，可以在仅37秒内提供结果。

FRAX扫频响应分析仪小巧轻便，操作温度范围为-20 ºC至+50 ºC，非常适合在实地使用。它们配备接地电缆、四套3米编织套管、两个C夹具、9米或18米连接电缆、用户指南和Windows软件。

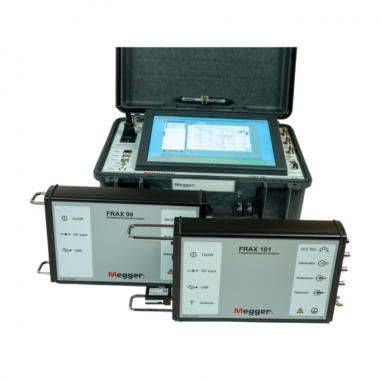

FRAX系列有三个型号：

● FRAX099：可选电池，通过标准USB电缆连接到外部笔记本电脑进行控制和数据分析。

● FRAX101：可选电池，支持蓝牙和标准USB连接，用于与外部笔记本电脑进行控制和数据交换，包括内置接地回路检测器。

● FRAX150：由主电源供电，配有集成PC，具有高分辨率彩色屏幕和强大的背光，即使在直射阳光下也易于阅读，包括内置接地回路检测器。
