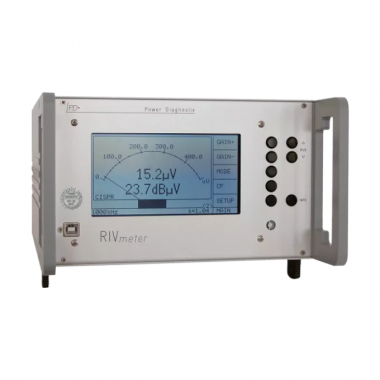

梅凯Megger RIVmeter 无线电干扰电压测量仪

RIVmeter 是一个根据相关标准（如IEC CISPR 18-2:2010、NEMA 107-1987、ANSI 63-2-1996、VDE 876、DIN EN 55016-1-1）测量无线电干扰电压（RIV）的仪器。该仪器具有9 kHz 的带宽和可调中心频率从10 kHz 到10 MHz（由晶体控制的合成器）。技术上，RIVmeter 是一种选择性微伏表。然而，仪表读数根据CISPR加权曲线加权，而重复率对读数有很大影响。RIVmeter 是替换变压器测试实验室中过时的RIV测量仪器的理想工具。

尽管在过去几年中，许多标准放弃了RIV测量，但接受测试和例行测试通常仍根据旧的IEC或IEEE标准进行，这些标准要求测量无线影响电压。RIV 值以μV（干扰电压）表示。技术上，RIVmeter 是一种双超外差接收机，作为窄带滤波器。这种窄带检测允许通过改变滤波器的中心频率避开外部射频噪声，例如在非屏蔽实验室中。

影响RIV值（μV）的两个因素是传输电荷和PD脉冲的重复率（每秒PD脉冲数）。由于这种处理方式，通常不可能直接将测得的RIV值（μV）转换为pC的表观电荷值。从历史上看，RIV技术基于测量接收机来估计通信线路的干扰。因此，这些仪器的特性随后成为NEMA标准的一部分。然而，9 kHz的带宽和CISPR加权曲线都强调某些类型的局部放电活动，同时可能隐藏其他类型的活动。

RIV测量的校准使用RIV校准器进行，该校准器向套管注入通常为100 μV的正弦波。RIVmeter 的多路复用器用于方便地根据NEMA 107-1987和其他标准确定校正系数。在此过程中，该单元比较注入的电压（即由套管阻抗负载）与在插接端检测到的电压，以自动确定k因子。这个校正因子在校准期间独立存储每个通道。用于RIV校准的标准校准器CAL3A，提供600 kHz到1350 kHz可选择的频率范围，步进为50 kHz。输出电压范围为10 μV到10 mV，按1-2-5步进。CAL3B校准器提供400 kHz到1.9 MHz的频率范围，输出电压相同，但步进为100 kHz。这些校准器的输出阻抗为50 Ω，而CAL3D则提供IEC CISPR 18-2规定的高输出阻抗。
