梅凯Megger ATTanalyzer声学故障定位仪

Power Diagnostix ATTanalyzer是一种简单而有效的独立工具，用于辅助气体绝缘开关设备（GIS）系统和电力变压器的调试测试。ATTanalyzer通过声学方式定位GIS系统和变压器中的缺陷，从而减少调试和维护中的延误。

气体绝缘开关设备（GIS）系统有时会存在一些在安装或维护过程中未被发现的缺陷，这些缺陷在施加高电压时可能会导致立即的故障。这些缺陷可能包括悬浮颗粒、气体杂质、绝缘子盘故障、尖锐的金属毛刺或其他缺陷。如果气体绝缘开关设备系统在投入运行时存在这样的缺陷，缺陷处会发生电弧和故障，导致需要停电和修理。如果没有诊断工具，定位缺陷可能会导致昂贵的延误和不必要地打开没有缺陷的气体腔室，这可能带来新的缺陷风险，同时还需要寻找含缺陷的腔室。

使用ATTanalyzer时，可以通过在GIS或变压器外壳的多个位置安装声学传感器来定位缺陷。当对GIS施加高电压时，如果发生故障，声学传感器会捕捉到干扰并将相应的光学信号传输到ATTanalyzer采集单元。ATTanalyzer随后比较声学信号的相对传播时间，以确定哪个传感器最接近缺陷位置。

在初步定位故障源后，可以选择将声学传感器重新定位到更接近缺陷的位置，以进一步缩小定位范围到几厘米以内。通过比较结果显示与在使用锤子触发类似模式的ATTanalyzer显示进行比对，有助于进一步精准定位缺陷。

系统组件

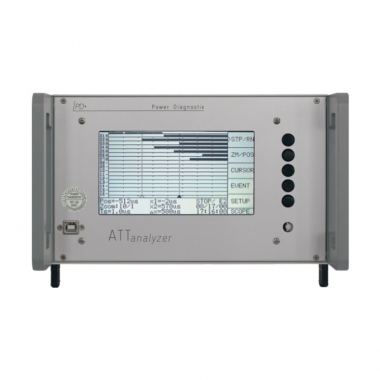

ATTanalyzer由一个紧凑的中央采集单元、声学传感器以及用于将传感器连接到采集单元的坚固光纤电缆组成。

独立的ATTanalyzer采集单元安装在半19英寸的机架中，接收并内部处理传感器拾取的信号。用于外部安装在GIS系统上的声学传感器可以轻松安装和拆卸以便重复使用。ATTanalyzer可连接最多十六个传感器。光纤电缆最长可达200米，为传感器与ATTanalyzer采集单元提供电气隔离连接。
