雷达测量
行程时间原理

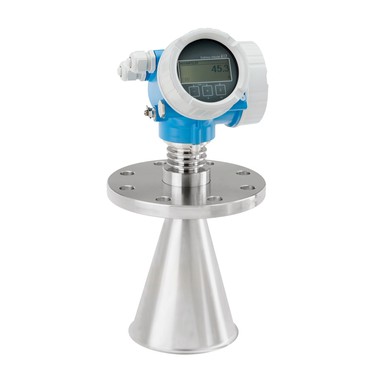

Micropilot FMR54

适用于可能产生强蒸汽或氨气的液位测量场合

产品规格参数

• 测量精度

  +/- 6 mm (0.24 in)

• 过程温度

  -60...+400°C
  (-76...+752°F)

• 过程压力（绝压）/最大过压限定值

  真空...160 bar
  (真空...2320 psi)

• 最大测量距离

  Standard: 20 m (65 ft)
  Planar antenna in stilling well: 38 m (125 ft)

• 主要接液部件

  316L

• 测量原理

  雷达物位仪

• 特点/应用

  在高温高压应用场合中连续进行非接触式物位测量，
  喇叭天线或平面天线

• 特点

  SIL 2认证，符合IEC 61508标准
  多路回波跟踪确保安全性和可靠性
  HistoROM智能数据存储单元

• 电源/通信

  两线制（HART、PROFIBUS PA、FOUNDATION Fieldbus）
  四限制（HART）

• 频率

  C波段（约6 GHz）

• 测量精度

  +/- 6 mm (0.24 in)

• 环境温度

  -50...+80 °C
  (-58...+176 °F)

• 过程温度

  -60...+400°C
  (-76...+752°F)

• 过程压力（绝压）/最大过压限定值

  真空...160 bar
  (真空...2320 psi)

• 主要接液部件

  316L

• 过程连接

  法兰：
  DN80...DN30、
  ASME 3"...12"、
  JIS 10K, 20K

• 最大测量距离

  Standard: 20 m (65 ft)
  Planar antenna in stilling well: 38 m (125 ft)

• 通信

  4...20 mA HART
  PROFIBUS PA
  FOUNDATION Fieldbus

• 证书和认证

  ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、KC

• 安全认证

  溢出保护WHG
  SIL

• 设计认证

  EN 10204-3.1
  NACE MR0175、MR0103
  ASME B31.3
  AD2000

• 船级认证

  GL/ ABS/ LR/ BV/ DNV

• 选项

  显示单元
  用户自定义参数
  免PWIS
  气密馈通

• 应用限制

  Maximum measuring range is dependent on the tank form and/or
  application
  Free space with nozzle:
  FMR51, FMR52, FMR53
  Stilling well with ball valve:
  FMR51, FMR52
  Hygiene requirements:
  FMR52, FMR53
  316L or Alloy C non-resistant:
  FMR52, FMR53
