品牌：: 固纬GWINSTEK

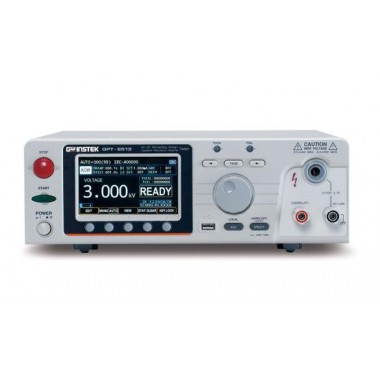

GPT-9500系列 8通道安规测试仪(GPT-9503,GPT-9513)

150VA测试容量
8通道安规测试（提供4项测试）：交流耐压,直流耐压,绝缘阻抗，导通测试
符合IEC-61010-2-034标准要求
480×272彩色TFT LCD
提供U盘快速导入/导出测试设置参数
统计（计数器）功能
绝缘电阻测量高达10GΩ
开路/短路检查（OSC)
电弧侦测功能（ARC）
多语言：简/繁体中文，英文
接口：RS-232C USB Host/Device

安全有道多而不繁

GPT-9500系列 8通道安规测试仪

交流耐压（ACW)，直流耐压（DCW），绝缘电阻（IR）

固纬电子全新推出多通道耐压测试仪——GPT-9500系列。该系列有2个型号，内置的8通道扫描盒。该系列产品符合IEC、EN、UL、CSA、GB、JIS等安全法规。该系列产品可以满足一般电子元件或绕组元件在常规试验中的需要。

GPT-9500系列是一款三合一多通道测试仪，提供交流耐压（最大5kV）、直流耐压（最大6kV）和绝缘电阻（最大1000V）。该系列的设计符合IEC-61010-2-034标准要求，建立在AC 150VA的输出平台上，GPT-9513的8通道状态可根据测试要求设置为H、L或X，特别适用于变压器等绕组元件，对单个元件的多个点进行相互测试。GPT-9503的8通道状

态只提供了H或X的设置，这更适用于一般元件，如无源元件，用于两点间的高压测试。

规格
交流耐压	输出电压范围	0.050kV ～ 5.000kV
	输出电压分辨率	1V
	输出电压精度	±(1%设定值+5V) [空载]
	最大额定负载	150VA(5kV/30mA)
	最大额定电流	30mA;0.001mA～10mA(0.05kV~0.5kV);0.001mA～30mA(0.5kV~5kV)
	输出电压波形	正弦波
	电压调节率	±（1%+5V）[最大额定负载->空载]
	输出电压频率	50Hz/60Hz可选择
	电压表精度	±(1%读值+5V)
	电流测量范围	0.001mA～30.00mA
	电流最佳分辨率	1μA（0.001mA～9.999mA）；10μA（10.00mA～30.00mA）
	电流测量精度	±(1.5%读值+30μA)
	电流补偿	80μA最大
	ARC侦测	Yes
	Ramp Time(上升时间)	0.1s～999.9s
	FALL Time(下降时间)	OFF～999.9s
	WAIT Time(等待时间)	OFF～999.9s
	TIMER(测试时间）	CONT,0.3s～999.9s
	TIMER精度	±（100ppm+20ms)
	GND	ON/OFF
直流耐压	输出电压范围	0.050kV ～ 6.000kV
	输出电压分辨率	1V
	输出电压精度	±(1%设定值+5V) [空载]
	最大额定负载	50W(5kV/10mA)
	最大额定电流	10mA；0.001mA～2mA(0.05kV≤V≤0.5kV)；0.001mA～10mA(0.5kV＜V≤6kV）
	电压表精度	±(1%读值+5V)
	电压调节率	±（1%+5V）[最大额定负载->空载]
	电流测量范围	0.001mA～10.00mA
	电流最佳分辨率	0.1μA（0.1μA～999.9μA）；1μA（1μA～9.999mA）；10μA（10.00mA)
	电流测量精度	±(1读值+1μA) 当I读值＜1mA；±（1%读值+10μA）当I读值≥1mA
	电流补偿	5μA最大
	ARC侦测	Yes
	RAMP TIME(上升时间)	0.1s～999.9s
	FALL Time(下降时间)	OFF～999.9s
	WAIT Time(等待时间)	OFF～999.9s
	TIMER(测试时间）	CONT,0.3s～999.9s
	TIMER精度	±（100ppm+20ms)
	GND	ON/OFF
绝缘电阻	输出电压	50V～1000V dc
	输出电压分辨率	1V
	输出电压精度	±(1%设定值+5V) [空载]
	电阻测量	0.1MΩ～10GΩ
	测试电压	测量范围/精度
	50V≤V＜450V	0.1MΩ～1MΩ：±（5%读值+3%满量程）；1MΩ～50MΩ：±（5%读值+1%满量程）
		51MΩ～2GΩ：±（10%读值+1%满量程）
	500V≤V≤1000V	0.1MΩ～1MΩ：±（5%读值+3%满量程）；1MΩ～500MΩ：±（5%读值+1%满量程）
		501MΩ～10GΩ：±（10%读值+1%满量程）
	电压调节	±（1%+5V）[最大额定负载->空载]
	电压表精度	±(1%读值+5V)
	短路电流	10mA最大
	输出阻抗	2kΩ
	RAMP TIME(上升时间)	0.1s～999.9s
	FALL Time(下降时间)	OFF～999.9s
	WAIT Time(等待时间)	OFF～999.9s
	TIMER(测试时间）	0.3s～999.9s
	TIMER精度	±（100ppm+20ms)
	GND	ON/OFF
导通测试	输出电流	100mA dc
导通测试	电阻测量精度	1Ω±0.2Ω，ON/OFF
接口	Signal I/O	标配
	RS-232C	标配
	USB(Device)	标配
	USB(Host)	标配（for parameter/LCD Hardcopy)
	Rear Output	8通道扫描
显示	4.3"彩色LCD
电源	AC 100V～240V±10%，50Hz/60Hz
尺寸&重量	320（W)×120(H)×435(D)mm;约11kg
