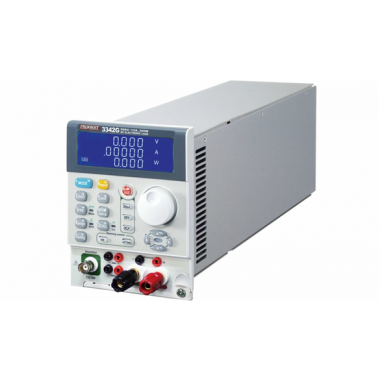

固纬GWINSTEK 3340G系列LED直流电子负载模拟器（150瓦至300瓦）

3340G系列LED直流电子负载模拟器（150瓦至300瓦）

• 特色

• LED电源驱动测试的LED模式负载。

• CC、CR、CV、CP、LED和动态模式。

• 模拟LED正向偏压电压（Vd）和电阻（Rd）。

• 不仅CC、CR和CP模式具有并联操作功能，CV模式也具有并行操作功能。

• PWM调光测试的快速响应。

• 内置调光控制信号用于PWM调光测试。

• 通过外部继电器（内置短继电器驱动电路）进行短路测试。

• 5个数字V / A / W计。

• 防护V、I、W和°C。

• 必须配置为3302G【单索尔特大型机】、3305G【Two Solt大型机】或3300G【四索尔特大型机】，且大型机配置为150套存储/召回内存。

• 可选接口：GPIB、RS232、USB、局域网。

• 电压可提升至600伏（可选）

• 3345G和33402G的功率输入调光频率最高可达25 KHz，是市场上最快且带宽最宽的电子负载。

• 3345G和33402G的调光控制输出为直流至10 KHz

• 型号9923的新波形发生器插件增加了用户可编程电池放电电流波形模拟功能（选配）

• 每个3340G系列模块都配有自己的控制面板和显示面板，LED/CC/CR/CV/CP/动态模式，可插入3300G，配备150组存储/调用内存，更高效地实现负载设置，也可通过RS232、以太网、USB和GPIB接口控制内联网。

• 通过外部继电器进行短路测试（可选短接夹具），可设定短时间并测量短路电压。

• 内置调光控制信号输出用于PWM调光测试。

• 模拟LED正向偏置电压（Vd）和电阻（Rd）。

• 可编程负载开关电压、运行/能量表检查、电压表显示“+”或“-”可选择，且150套存储/调回更大容量的存储器是针对不同应用的先进功能。

• 150套测试参数和状态存储函数可根据自动顺序要求实时调用存储内存。

应用

• LED驱动

• 电压/电流源

• SMPS瞬态响应

• 电流极限测试与电池仿真

• 电池充电器

• 电池放电

• 研发/质量控制

• ATE系统

• 生产测试

标准配件

电源线 x1

*根据不同地区提供相应的规格

可选配件

• GPIB+RS232接口

• RS232接口

• GPIB接口

• USB接口

• 局域网接口

• 9933遥控器

• 简而言之

• GPIB电缆长度1米

• GPIB电缆长度2米

• USB A型到B型电缆长度：1.8米

订购信息

• 3300G 四槽大型机

• 3305G 双插槽主机

• 3302G 单槽大型机

• 3341G LED 直流电子负载模拟器（300 V，24 A，300 W）

• 3342G LED 直流电子负载模拟器（500 V，12 A，300 W）

• 3343G LED 直流电子负载模拟器（500 V，24 A，300 W）

• 3345G LED 直流电子负载模拟器（120 V，4 A，150 W）（已停产）

• 3346G LED 直流电子负载模拟器（120 V，12 A，300 W）（已停产）

• 33401G 双LED直流电子负载模拟器（500 V，6 A，150 W x 2）

• 33402G LED 直流电子负载模拟器（120 V，2 A，75 W x 2）（已停产）

• 33403G LED 直流电子负载模拟器（120 V，6 A，150 W x 2）（已停产）

•
