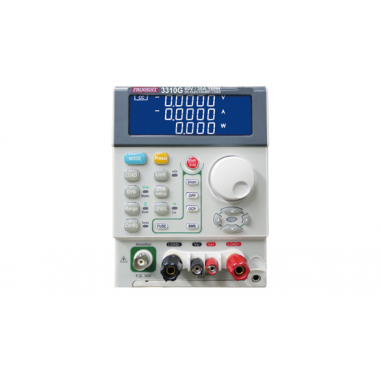

固纬GWINSTEK 3310G 系列 直流电子负载（75 W to 400 W / 800 W）

3310G 系列 直流电子负载（75 W to 400 W / 800 W）

• 5位之数字电压、电流以及功率表

• 可同时显示电压值、电流值、瓦特值

• 大型 LCD Display、可用飞梭旋钮或按键调整设定值

• 不只CC、CR、CP mode具备并联操作功能，CV mode亦具备并联操作功能

• 负载模块须安装于机框3302G〔单个插槽机框〕3302G/3305G机框提供NTC模拟测试功能（选购） 、3305G〔二个插槽机框〕或3300G〔四个插槽机框〕上，且机框上具有150组 储存/呼叫 记忆

• 可设定开机状态值

• 于短路测试时可设定短路时间

• 电压极性显示可设成正值（“+”）或负值（“-”）

• 具有同步并联执行的功能（SYNC. Load on）

• 可选用接口：GPIB、RS232、USB、LAN

• 支持太阳能板MPPT CC、CR、CV测试

• 提供电池BMS保护板之保护功能测试

• 9923负载电流波形生成器提供电池实际放电电流波形的模拟（选购）

• 内置测试模式包括 Battery Discharge time， BMS， Fuse/Breaker Trip/Non-Trip， 短路模拟， OCP， OPP 等测试模式

• Turbo mode（倍增模式），能够在

• 每个3310G系列均有独立的控制及显示面板、定电流 / 定电阻 / 定电压 / 定功率 / 定电流+定电压 / 定功率+定电压 / 动态模式，配合3300G机框上的150组 储存/呼叫 记忆，能有效地控制所有负载的设定，更可透过RS232、Ethernet、USB和GPIB等接口进行远程控制。

• 独特的 Turbo 模式专为过载或保护测试而设计，包括 AC/DC 或 DC/DC 电源的过流保护 （OCP）、过功率保护 （OPP）、短路测试; 电池 BMS 保护的过充/过放和短路测试; 以及保险丝、断路器或PTC电流保护组件的熔断/不熔断测试。

• 具备短路测试功能及设定短路时间，并可量测短路电压及电流。

• 负载上的BMS、熔断器、OCP和OPP单键测试功能使测试更有效率。

• 在定电流及定功率模式下，可做动态负载之模拟，其电流上升、下降斜率均为独立可调，另具有一外部输入任意波形之动态负载功能。

• 短路测试时的SHORT_VH、SHORT_VL判断位准设定功能，还可测量短路电压和电流。

• 可设定的吃载/停止吃载（LOAD ON/OFF）电压点及良/不良（GO/NG）的比较判断功能、电压极性显示可正可负及150组 储存/呼叫记忆，使得负载更适用于各种不同的应用。

• 多达150组测试参数及状态的储存功能，让其可根据自动测试（ auto sequence）需求，随时将储存记忆调出来任意使用

应用

• 电压/电流源测试

• 交换式电源供应器瞬时响应

• 定电压模式供限流测试及模拟电池

• 电池放电容量

• 锂电池BMS充放电保护

• Fuse ， Breaker ， PTC规格测试

• 太阳能板MPPT

• 研发、品管

• ATE系统

• 生产测试

标准配件

选购配件

• GPIB+RS232 接口

• RS232 接口

• GPIB 接口

• USB 接口

• LAN 接口

• 遥控器 9933

• NTC 选购功能：10 KΩ 模拟电阻（100 Ω to 500 KΩ）

• NTC 选购功能：100 KΩ 模拟电阻（1 KΩ to 5 MΩ）

• GPIB 电缆长度1米

• GPIB 电缆长度2米

• USB TYPE A to TYPE B 连接电缆线长度1.8米

Ordering information

• 3300G 四个插槽机框

• 3305G 二个插槽机框

• 3302G 单个插槽机框

Normal mode*

• 3310G 直流电子负载模组（60 V， 30 A， 150 W）

• 3311G 直流电子负载模组（60 V， 60 A， 300 W）

• 3312G 直流电子负载模块（250 V， 12 A， 300 W）

• 3314G 直流电子负载模块（500 V， 12 A， 300 W）

• 3315G 直流电子负载模组（60 V， 15 A， 75 W）

• 3316G 直流电子负载模组（80 V， 80 A， 400 W）

• 3317G 直流电子负载模组（80 V， 160 A， 800 W）

• 3317G-M 直流电子负载模块（80 V， 160 A， 800 W）

• 3318G 直流电子负载模块（500 V， 20 A， 400 W）

• 3319G 直流电子负载模块（500 V， 40 A， 800 W）

• 3319G-M 直流电子负载模块（500 V， 40 A， 800 W）

Turbo mode*

• 3310G 直流电子负载模组（60 V， 30 A， 300 W）

• 3311G 直流电子负载模组（60 V， 120 A， 600 W）

• 3312G 直流电子负载模块（250 V， 24 A， 600 W）

• 3314G 直流电子负载模块（500 V， 24 A， 600 W）

• 3315G 直流电子负载模组（60 V， 30 A， 150 W）

• 3316G 直流电子负载模组（80 V， 160 A， 800 W）

• 3317G 直流电子负载模组（80 V， 320 A， 1600 W）

• 3317G-M 直流电子负载模组（80 V， 320 A， 1600 W）

• 3318G 直流电子负载模块（500 V， 40 A， 800 W）

• 3319G 直流电子负载模块（500 V， 80 A， 1600 W）

• 3319G-M 直流电子负载模块（500 V， 80 A， 1600 W）
