品牌：: 固纬GWINSTEK

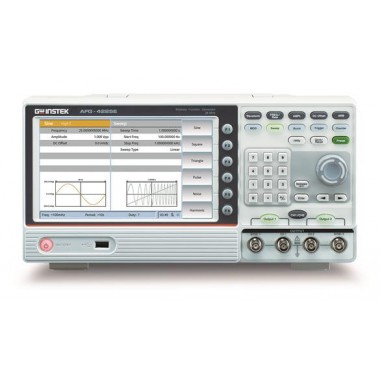

AFG-4000系列

提供单通道或双通道输出：单通道:AFG-4125E/4125AE(25MHz)；双通道:AFG-4225E/4235/4260/4280/4210H(25/35/60/80/100MHz)
内置正弦波、方波、三角波、斜波、脉冲波、噪声波、谐波、任意波
最小分辨率: 1μHz
采样率:AFG-4235/4260/4280/4210H:500MSa/s；AFG-4125E/4125AE/4225E:125MSa/s
内存长度: AFG-4225E/4235/4260/4280/4210H:10M/CHAFG-4125E/4125AE: 16k/CH
调制方式: AM、DSB-AM、FM、PM、PWM、ASK、PSK、BPSK、OPSK、FSK、3FSK、4FSK、OSK、SUM
Sweep、Burst、计数器功能
AFG-4125AE内置功率放大器功能
接口: AFG-4235/4260/4280/4210H提供USB、LAN接口；AFG-4125E/4125AE/4225E提供USB接口

AFG-4000 系列是 GWInstek 首款配备 8"大触摸屏的任意波形信号发生器。单通道型号的频率为 25MHz，双通道型号具有100MHz/80MHz/60MHz/35MHz/25MHz 的频率选择。整个系列提供 1μHz 的高分辨率，并内置正弦波、方波、三角波、脉冲波、噪声波、谐波等标准波形。频率35MHz~100MHz的型号的采样率为 500MSa/s;25MHz 的入门级型号的采样率为 125MSa/s。对于垂直分辨率，35MHz~100MHz 型号为 16 位分辨率，25MHz 入门级型号为 14 位分辨率。此外，在存储深度方面，35MHz-100MHz型号为10M，入门级25MHz型号为16k。整个系列内置了146个任意波形，用于编辑和输出。

双通道型号提供双通道相关设置，如频率耦合、幅度耦合和跟踪，允许用户快速设置与两个通道相关的输出。在调制功能方面，AFG-4000系列提供 AM、DSB-AM、FM、PM、PWM、ASK、PSK、BPSK、OPSK、FSK、3FSK、4FSK、OSK、SUM 等调制信号输出。标准功能包括 Sweep 和 Burst 输出以及计数器功能。AFG4125AE 内置功率放大器。放大器的功率输出达到 10W，放大系数达到 10 倍，产生最大 22V 的输出。独立的输入/输出功率放大器提供 5Hz至 100kHz的带宽范围，可用于音频信号和其他应用要求。

AFG-4000 系列配备 8”高分辨率 TFTLCD，35MHz 以上型号配备触摸屏功能。触摸屏可以让输入参数更加方便，用户只需触摸如频率、振幅或直流偏移等参数，屏幕上就会出现一个数字输入窗口。用户可以通过此窗口或 AFG-4000 面板上的数字键直观地输入参数。通过 8”大屏幕、触摸屏和各种内置波形，用户可以随意控制它以满足他们的信号生成需求。

频率 25MHz 型号:AFG-4125E/4125AE/4225E 具有内置的 USB Host/Device 接口，频率范围从 35MHz 到100MHz的型号标配 USB Host/Device 和 LAN 接口。

GW Models	AFG-4125E	AFG-4125AE	AFG-4225E	AFG-4235	AFG-4260	AFG-4280	AFG-4210H
通道数
1			2
标准波形
正弦波、方波、三角波、脉冲波、噪声、任意波、谐波
任意波
任意波功能	内建波
采样率(1)	125MSa/s			500MSa/s
重复比率 (任意波)	15 MHz			30MHz
波形长度	2 to 16K points		2 to 10M points
幅度精度	14 bits			16bits
最小上升下降时间	< 10 ns			8ns
抖动	8ns			8ns
非易失性内存	32MB
用户自定义输出部分	From point 2~16384		From point 2~10,240,000
用户自定义输出标记段	From point2~16384		From point 2~10,240,000
Frequency Characteristics
正弦波	25MHz			35MHz	60MHz	80MHz	100MHz
方波	5MHz			15MHz	30MHz
脉冲波	5MHz			15MHz	25MHz
三角波	1MHz			3MHz
噪声波（-3dB）	25MHz BW			35MHz BW	60MHz BW	80MHz BW	100MHz BW
谐波	12.5MHz			17.5MHz	30MHz	40MHz	50MHz
频率分辨率	1 μHz or 10 digits
频率误差	±2 ppm at 25°C±5°C
频率老化率	±1 ppm, per 1 year
Tolerance	±1 ppm
Output Characteristics(2)
输出幅度	1mVpp to 10Vpp (≤ 25MHz, into 50Ω. 2mVpp to 20 Vpp open-circuit ) 1mVpp to 5Vpp (≤ 60MHz, into 50Ω. 2mVpp to 10 Vpp open-circuit ) 1mVpp to 2.5Vpp (≤ 100MHz , into 50Ω. 2mVpp to 5 Vpp open-circuit )
带宽平坦度	≤10MHz: ±0.2dB ≤60MHz: ±0.3dB ≤100MHz: ±0.5dB (relative to 100 kHz Sine wave, 1 Vpp,50Ω)
幅度精度	± (2% of setting + 1 mVpp)(1kHz sine,0V offset, >10mVpp)
幅度分辨率	0.1mVpp or 4 digits (The amplitude ≥ 1Vpp is 1mVpp)
输出阻抗	50Ω (Typical)
输出保护	短路保护，过载时输出自动断开
直流偏移
范围	± (10 Vpk – Amplitude Vpp / 2),(High resistance)
直流偏移精度	± (3 % of \|setting\| + 5 mV + amplitude Vpp * 0.5%)			± (1 % of \|setting\| + 5 mV + amplitude Vpp * 0.5%)
偏移分辨率	0.1 mVpp or 4 digits (The amplitude > 1 Vpp is 1 mVpp)
正弦波特性
谐波失真(3)	DC to25MHz:<-50dBc Typical (0dBm)			DC to 1MHz: <-65dBc 1MHz to 10MHz: <-60dBc 10MHz to 60MHz: <-55dBc 60MHz to 100MHz: <-50dBc Typical (0dBm)
总谐波失真	< 0.05 %, 10 Hz to 20 kHz, 1 Vpp
非谐波失真	≤10MHz: <-70dBc >10MHz: <-70dBc + 6dB/倍频程 Typical (0dBm)
相位噪声	典型（0dBm，10kHz 偏移）10MHz：≤-110dBc/Hz
方波特性
上升/下降时间	< 30ns			< 8ns
抖动	< 2ns			典型值(1Vpp, 50Ω) ≤5MHz: 2ppm + 300ps , >5MHz: 300ps (rms)
过冲	典型值(100 kHz, 1 Vpp)< 5%			典型值(100 kHz, 1 Vpp)< 3%
占空比	50.0%（固定）
三角波特性
线性度	< 峰值输出的0.1%（典型值1 kHz，1 Vpp，对称性50%）
对称性	0.0% to 100.0%
脉冲波特性
周期	200 ns to 1000 ks			66.667 ns to 1000 ks	40 ns to 1000 ks
脉冲宽度	≥ 48ns			≥ 18ns	≥ 12ns
占空比	0.1% to 99.9% (受限于频率设置)
上升下降时间	≥ 32ns (受限于脉冲宽度设置)			≥ 8ns (受限于脉冲宽度设置)
过冲	典型值 (100 kHz, 1 Vpp) < 5%			典型值 (100 kHz, 1 Vpp) < 3%
抖动	< 2ns			≤5MHz: 2ppm + 300ps, >5MHz: 300ps(rms), 典型值 (1Vpp, 50Ω)
噪声波特性
类型	高斯白噪声
带宽（-3dB）	25MHz BW			35MHz BW	60MHz BW	80MHz BW	100MHz BW
谐波特性
谐波次数	≤16
频率范围	1μHz to 12.5MHz			1μHz to17.5MHz	1μHz to 30MHz	1μHz to 40MHz	1μHz to 50MHz
谐波类型	奇次、偶次、顺序、自定义
谐波幅度	各次谐波幅度均可设置
谐波相位	各次谐波相位均可设置
调制波形特性
AM
载波	正弦波、方波、三角波、任意波（DC 除外）（任意波的长度为 8192）
调制信号源	内部或外部
内部调制波形	正弦波、方波、三角波、噪声、任意波形（任意波的长度为 8192）
内部调幅频率	2 mHz to 1 MHz
深度	0% to 120%
DSB-AM
载波	正弦波、方波、三角波
调制信号源	内部或外部
内部调制波形	正弦波、方波、三角波
内部调幅频率	2 mHz to 1 MHz
深度	0% to 100%
FM
载波	正弦波、方波、三角波、任意波（DC 除外）（任意波的长度为 8192）
调制信号源	内部或外部
内部调制波形	正弦波、方波、三角波、噪声和任意波形
内部调制频率	2 mHz to 1 MHz
频率频偏	2 mHz≤偏移 ≤min（载波频率，载波最大频率 -载波频率）默认取两者的较小值
PM
载波	正弦波、方波、三角波、噪声和任意波形（DC 除外）（任意波的长度为 8192）
调制信号源	内部或外部
内部调制波形	正弦波、方波、三角波、噪声和任意波形
内部调相频率	2 mHz to 1 MHz
相位偏差范围	0° to 180°
PWM
载波	脉冲波
调制信号源	内部或外部
内部调制波形	正弦波、方波、三角波、噪声和任意波形（DC 除外）（任意波的长度为 8192）
内部调相频率	2 mHz to 1 MHz
偏移	0~min（min为脉冲波占空比和100%-脉冲波占空比两者较小值）
ASK
载波	正弦波、方波、三角波、任意波（任意波的长度为 8192）
调制信号源	内部或外部
内部调制波形	50% duty cycle Square
ASK 频率	2 mHz to 1MHz
PSK
载波	正弦波、方波、三角波、任意波（任意波的长度为 8192）
调制信号源	内部或外部
内部调制波形	50%方波
PSK 频率	2 mHz to 1MHz
FSK
载波	正弦波、方波、三角波、任意波（任意波的长度为 8192）
调制信号源	内部或外部
内部调制波形	50%方波
FSK 频率	2 mHz to 1MHz
3FSK
载波	正弦波、方波、三角波、任意波（任意波的长度为 8192）
调制信号源	内部
内部调制波形	50%方波
FSK 频率	2 mHz to 1MHz
4FSK
载波	正弦波、方波、三角波、任意波（任意波的长度为 8192）
调制信号源	内部
内部调制波形	50%方波
FSK 频率	2 mHz to 1MHz
BPSK
载波	正弦波、方波、三角波、任意波（任意波的长度为 8192）
调制信号源	内部
内部调制波形	50%方波
BPSK 频率	2 mHz to 1MHz
QPSK
载波	正弦波、方波、三角波、任意波（任意波的长度为 8192）
调制信号源	内部
内部调制波形	50%方波
QPSK 频率	2 mHz to 1MHz
OSK
载波	正弦波
调制信号源	内部
内部调制波形	50%方波
振荡时间	8ns to 249.75s
OSK 频率	2 mHz to 1MHz
SUM
载波	正弦波、方波、三角波、任意波
调制信号源	内部或外部
内部调制波形	正弦波、方波、三角波、噪声和任意波
内部调幅频率	2 mHz to 1 MHz
深度	0% to 100%
扫频特性
载波	正弦，矩形波，三角波、任意波（DC 除外）（任意波的长度为 8192）
最小起始频率	1uHz
最大终止频率
正弦波	25MHz			35MHz	60MHz	80MHz	100MHz
方波	5MHz			15MHz	30MHz
三角波	1MHz			3MHz
任意波	15MHz			15 MHz（内置波形）或25 MHz（用户自定义波形）
类型	线性，对数，步进
扫频方向	Up / Down
扫频时间	1 ms 到 500 s ± 0.1%
触发源	内部、外部、手动
脉冲串特性
波形	正弦波，方波，三角波，脉冲波，噪声（N循环除外）和任意波（DC 除外）（任意波的长度为 8192）
类型	计数（1 到 1,000,000个周期），无限，门控
触发源	内部、外部、手动
载波频率	2mHz to BW/ 2
内部周期	20ns - 500 s (Min = Cycles * Period)
门控源	外部触发
频率计指标特性
测量功能	频率、周期、正脉冲宽度、负脉冲宽度、占空比
频率范围	100 mHz - 200 MHz
频率分辨率	7 位
耦合方式	AC, DC
电压范围和灵敏度（非调制信号）
直流偏移范围	±1.5V
DC耦合	100mHz - 100 MHz: 250 mVpp - 5 Vpp (AC+DC) ,100 Hz - 200 MHz: 400 mVpp - 5 Vpp (AC+DC)
AC耦合	1Hz - 100 MHz: 250 mVpp - 5 Vpp , 100 Hz - 200 MHz: 400 mVpp - 5 Vpp
脉冲宽度和占空比测量	1 Hz - 10 MHz (250 mVpp -5 Vpp)
输入阻抗	1 MΩ
灵敏度	Can be set high, medium and low
触发电平范围	±2.5 V
功率放大器特性
输入/输出	-	10 W	-
增益		X 10
带宽（满功率）		5Hz to 100kHz
偏移		<7%
输入阻抗		50 kΩ
输出阻抗		<2 Ω
最大输入电压		2.2Vpp
最大输出电压		22 Vpp
输入电平范围		5V/us
输入/输出特性
通道耦合	通道复制，幅度同步，频率同步，相位对齐
外部调制输入
输入频率范围(4)	DC-100 kHz
输入电平范围	± 1V full scale
输入阻抗	10 kΩ 典型值
外部触发输入
电平	TTL-compatible
斜率	上升/下降可选
脉冲宽度	>100ns
外部时钟输入（频率计输入）
阻抗	1MΩ, AC coupling
输入电平范围	1Vpp to 3.3Vpp
锁定时间	<1s
锁定范围	10 MHz ± 50Hz
外部时钟输出
频率	10 MHz ± 50Hz
阻抗	50 Ω, DC 耦合
幅度	1.2 Vpp 50Ω阻抗
同步输出
电平	3.3V LVTTL
阻抗	50 Ω, DC 耦合
最大频率	1MHz
一般技术规格
显示类型
显示类型	8英寸的彩色液晶显示
显示分辨率	800水平×480垂直像素
显示色彩	65536色，16 bits ，TFT
触摸屏电容式	-			多点触摸
通信接口
USB Host, USB Device				USB Host, USB Device, LAN
电源
电源电压	100 - 240 V (± 10%), 50 / 60 Hz
耗电	小于50 VA
保险丝	250V, F2AL
温度
规格要求	18 °C to 28 °C
工作温度	0 °C to 40 °C
存贮温度	-20 °C to 60 °C,Humidity: ≤70%
安装类型	CAT II
相对湿度
低于 35°C: ≤ 90%
35°C to 40°C: ≤ 60%
高度
操作3,000 米
非操作12,000 米
污染程度	IEC 61010 degree 2, 室外使用
安全设计	EN61010-1
冷却方法
智能风扇冷却
机械规格
尺寸	340 mm（长）× 177.5 mm（高）× 102mm（宽）
重量	2.5千克
