• ETCR4500无线PT二次压降负荷测试仪

• ETCR4500无线PT二次压降负荷测试仪用于无线同步测量变电站内电压互感器二次压降负荷以及电流、电压、相位等参数，采用5寸触摸彩屏，中文界面，操作简易，大容量锂电池，USB接口，单机可作为三相伏安表、负荷测试仪以及三相不平衡度测试使用，双机可作为无线相位伏安表使用。

一、简介

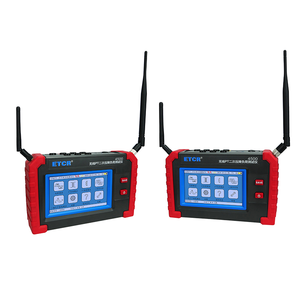

ETCR4500无线PT二次压降负荷测试仪又称二次压降负荷测试仪，用于无线同步测量电压互感器二次压降以及电压、相位等参数。仪表由两台手持测量终端组成，单机可作为三相相位伏安表和二次负荷测试仪使用。双机通过无线连接，可作为无线二次压降负荷测试仪使用。实现双机同步测量变电站内部不同位置之间电压、相位，测量二次PT侧的线路压降以及误差。产品操作简单、使用方便、测量快速、稳定、结果可靠，是电力系统电能计量和继电保护专业，进行二次回路现场检测的新一代仪表，也广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门。

单台手持终端使用时，可作为三相相位伏安表和二次负荷测试仪使用。单台终端作为三相相位伏安表使用时，可以测量电流、电压、相位、功率、频率、功率因素等参数，并且能够实时显示三相电压和三相电流的矢量图。作为二次负荷测试时，可以同屏显示PT或者CT侧的电压、电流、导纳、阻抗等参数。还能够测量三相不平衡度。

两台手持终端同时使用时，可以无线同步测量六路电压幅值，相位等参数，可以测量单相或者三相电压互感器二次压降。无线二次压降测试，主要测试二次PT侧的线路压降以及二次引起的误差，并且实时计算出比差、相位差以及从主压差，便于测试人员分析判断。两台仪器在同时开机的情况下，能够实现联动设置接线类型、通信信道、主从机切换、时间设置等。测试现场时不需要在电能表侧和PT端之间拉设临时电缆，解决了传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题。

电压互感器二次压降引起的误差，是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。在《电能计量装置现场检验》作业指导书中对互感器的二次回路的实际负荷也提出了明确的要求。实际上互感器二次负荷对互感器的误差有着较大的影响。无线PT二次压降测试仪，彻底解决变电站内分布式同步测量的问题，无需放电缆来引入参考电压，避免由于电缆绝缘或者操作问题造成的PT二次短路，操作简单**实用。

ETCR4500无线PT二次压降负荷测试仪采用5寸触摸彩屏、中文界面、功能直达、自动测量、操作简易快捷，准确可靠，同时仪表采用大容量可充电锂电池、具有数据存储、数据查阅、自动关机、USB数据上传导出等功能。由于本仪器采用专用计量芯片，所以本仪表具备非常高精度的电参数测量，能够实时显示待测参数的变化，同时具备一键保存数据的功能。

本仪器的具有如下功能及特点：

1. 单机可作为三相伏安表、负荷测试仪以及三相不平衡度测试使用；

2. 双机可作为二次压降负荷测试使用，可在变电站的不同位置测试电压、相位；可无线同步测试PT侧线路压降，可单相或者三相测量线路压降；

3. 测量人员只需进行接线操作，仪器便会自动测量，实时更新数据，便于现场分析；

4. 仪器采用完全隔离技术，避免**事故的发生；

5. 本仪器采用GPS同步技术，保证二次压降的同步测量的准确，当没有GPS的情况下，也能够测量压降值，但不会显示相位、比差和相位差。

二、量程与精度

工作环境：23℃±3℃，HR＜75%，被测导线处于钳口的中心位置

相位具体误差如下：

三、技术参数
