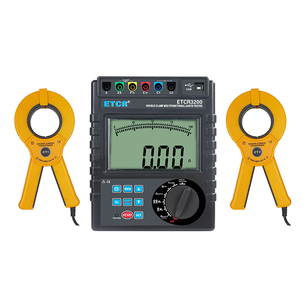

ETCR3200双钳接地电阻测试仪
ETCR3200双钳接地电阻测试仪可以二三四线法、选择法、双钳法测量接地电阻、土壤电阻率；接地电压、交流电压、交流漏电流测量。优越的抗干扰能力和重复测试一致性。

一．简介
ETCR3200双钳多功能接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、接地线漏电流、交流电流、直流电阻而精心设计制造的，采用数字处理技术，精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻，大口径电流钳设计，可测量使用大型接地引下线的接地系统，可灵活准确测量单点和网状接地等各种复杂接地情况的任意接地电阻值，并联接地测量时无需断开任何并联接地电极，zyu大程度地提高测量的方便性。导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性强，确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电流、漏电流测量。
ETCR3200双钳多功能接地电阻测试仪又名双钳接地电阻测试仪、双钳接地电阻仪，由主机、电流钳(双钳)、数据软件、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示，具有背光、棒图指示，一目了然。同时能存储2000组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。

二．技术规格

1．基准条件和工作条件

影响量	基准条件	工作条件	备注
环境温度	23℃±1℃	-10℃～40℃	----
环境湿渡	40%～60%	＜80%	----
仪表工作电压	9V±0.1V	9V±1.5V	----
辅助接地电阻值	＜100Ω	＜5kΩ
干扰电压	应避免	＜20V
干扰电流	应避免	＜2A
测R时电极间距	a＞5d	a＞5d
测ρ时电极间距	a＞20h	a＞20h

2．一般规格

功能	接地电阻、土壤电阻率、直流电阻、接地电压、交流电流、漏电流测量
电源	DC 9V(碱性干电池 LR14 1.5V 6节)
背光	可控背光，适合昏暗场所使用
测量方式	精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻
测量方法	二三四线法测量：变极法选择法测量：变极法双钳法：非接触互感测量法土壤电阻率：四极法(温纳法) 直流电阻：变极法交流电流：平均值整流(钳形) 对地电压：平均值整流(P(S)-ES接口间)
测试电压波形	正弦波
测试频率	128Hz/111Hz/105Hz/94Hz(自动选频)
测试电流	＞20mA（正弦波）
开路测试电压	AC 15V max
电极间距范围	1m～100m
显示模式	4位超大LCD显示，带背光
测量指示	测量中LED闪烁指示，LCD倒计数显示
LCD尺寸	128mm×75mm
LCD显示域	124mm×67mm
仪表尺寸	高宽厚：215mm×178mm×83mm
电流钳尺寸	高宽厚：200mm×103mm×39mm
测试线	4条：红色20m，黑色20m，黄色10m，绿色10m各1条
简易测试线	2条：红色1.6m，黑色1.6m各1条
辅助接地棒	4根：φ9mm×230mm
电流钳	2把：蓝黑插头，红黑插头各1把
电流钳口径	φ50mm
电流钳匝比	1000:1
电流钳引线	长2m
测量时间	交流电流：约2次/秒对地电压：约2次/秒接地电阻：约7秒/次
测量次数	5000次以上(短路测试，测1次，停30秒再测)
线路电压	AC 600V以下测量
通讯接口	具有USB接口，存储数据可以通过软件上传电脑
通讯线	USB通讯线1条，长1.5m
数据保持	保持数据时“HOLD”符号指示
数据存储	2000组，显示“FULL”符号表示存储已满
数据查阅	查阅数据时“READ”符号指示
溢出显示	超量程溢出时“OL”符号指示
电流钳低电流指示	选择法或者双钳法测量时,当CT2接收的电流信号低于0.5mA时，显示“ ”符号,此时应检查CT2电流钳的钳入方向
干扰测试	自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示
辅助接地测试	具有辅助接地电阻值测试功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ)
报警功能	测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示
电池电压	当电池电压降到约7.5V时，电池电压低符号“”显示，提醒更换电池。
自动关机	开机15分钟后自动关机
工作电流	背光：25mA Max(单独背光耗电)
	待机：25mA Max(开机后背光关闭)
	测量：150mA Max(背光关闭)
质量	总质量：约5.8kg(含包装)
	仪表：约1220g(含电池)
	电流钳：约960g(2把)
	测试线：约1560g(含简易测试线)
	辅助接地棒：约935g(4根)
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-20℃～60℃；70%RH以下
过载保护	测量接地电阻： C(H)-E、P(S)-ES各端口间AC 280V/3秒
绝缘电阻	20MΩ以上(电路与外壳之间500V)
耐压	AC 3700V/rms(电路与外壳之间)
电磁特性	IEC61326(EMC)
适合安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；IEC61010-031； IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)； JJG 366-2004(接地电阻表)； JJG 1054-2009(钳形接地电阻仪)。

3．基准条件下基本误差及性能指标

测量功能	测量范围	精度	分辨率
二三四线法测量接地电阻(Re)、直流电阻(R—)	0.00Ω～29.99Ω	±2%rdg±5dgt	0.01Ω
	30.0Ω～299.9Ω	±2%rdg±3dgt	0.1Ω
	300Ω～2999Ω	±2%rdg±3dgt	1Ω
	3.00kΩ～30.00kΩ	±4%rdg±3dgt	10Ω
选择法测量接地电阻(Re)	0.00Ω～29.99Ω	±2%rdg±5dgt	0.01Ω
	30.0Ω～299.9Ω	±2%rdg±3dgt	0.1Ω
	300Ω～3000Ω	±2%rdg±3dgt	1Ω
双钳法测量接地电阻(Re)	0.01Ω～0.99Ω	±10%rdg±5dgt	0.01Ω
	1.0Ω～29.9Ω		0.1Ω
	30Ω～100Ω		1Ω
土壤电阻率(ρ)	0.00Ωm～99.99Ωm	根据R的测量精度而定 (ρ=2πaR a:1 m～100m； π=3.14)	0.01Ωm
	100.0Ωm～999.9Ωm		0.1Ωm
	1000Ωm～9999Ωm		1Ωm
	10.00kΩm～99.99kΩm		10Ωm
	100.0kΩm～999.9kΩm		100Ωm
	1000kΩm～9000kΩm		1kΩm
接地电压50Hz/60Hz	AC 0.0～100.0V	±2%rdg±3dgt	0.1V
交流电流 50Hz/60Hz	AC 0.00mA～600.0A	±2%rdg±3dgt	0.01mA
