数字式接地电阻测试仪

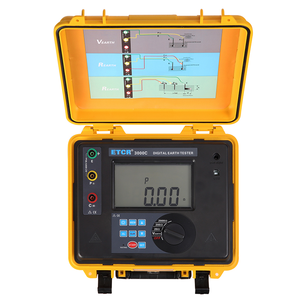

ETCR3000C

接地电阻测试

接地电压测试

接地电阻/土壤电阻率测试仪

ETCR3100C

接地电阻测试

接地电压测试

土壤电阻率测试

双钳接地电阻测试仪

ETCR3200C

接地电阻测试

接地电压测试

土壤电阻率测试

电流、漏电流测试

接地电阻

0.01Ω～20Ω

±2%rdg±3dgt

(辅助接地电阻100Ω±5%，对地电压＜10V)

0.01Ω

0.1Ω～200Ω

0.1Ω

1Ω～2000Ω

1Ω

接地电压

0～600V AC

±2%rdg±3dgt

1V

环境温度

23℃±1℃

-10℃～40℃

----

环境湿度

40%～60%

＜80%

----

仪表工作电压

DC 7.8V±0.1V

DC 7.8V±0.6V

----

辅助接地电阻值

＜100Ω

＜30kΩ

rC、rP

干扰电压

无

＜20V

----

干扰电流

无

＜2A

----

测R时电极间距

a＞5d

a＞5d

----

电源

DC 7.4V 2600mAh 可充锂电池，电池充满约DC 8.4V

背光

可控白屏背光，适合昏暗场所使用

测量方式

精密三线测量、简易两线测量

测量方法

接地电阻：额定电流变极法，测量电流20mA Max；

对地电压：平均值整流

测试频率

128Hz/111Hz/105Hz/94Hz(AFC)

短路测试电流

AC 20mA max

数据模式

平均值、Max值、Min值

线阻校验

避免因测试线未完全插入仪表接口或接触不好或用户更换加长测试线等引起的误差，使接地电阻测量更准确

显示模式

4位超大LCD显示，白屏背光

测量指示

测量中LED闪烁指示，LCD倒计数显示

LCD尺寸

128mm×75mm；显示域：124mm×67mm

仪表尺寸

高宽厚：280mm×260mm×160mm

测试线

3条：红色15m，黄色10m，绿色5m各1条

简易测试线

2条：红色1.6m，黑色1.6m各1条

辅助接地棒

2根：φ9mm×230mm

测量时间

对地电压：约3次/秒；接地电阻：约15秒/次

测量次数

5000次以上

(20Ω档测量10Ω，测1次，停30秒再测)

线路电压

测量对地电压：AC 600V以下测量

通讯接口

具有USB接口，软件监控，存储数据可以上传电脑，保存打印

通讯线

USB通讯线1条，长1.5m

数据存储

400组，闪烁显示“FULL”符号表示存储已满

数据保持

数据保持功能：“HOLD”符号显示

数据查阅

数据查阅功能：“READ”符号显示

溢出显示

超量程溢出功能：“OL”符号显示

报警功能

测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示

自动关机

开机后10分钟，自动关机

电池电压

当电池电压降到DC 7.2V±0.1V时，电池电压低符号“  ”显示，提醒电池须进行充电。

工作电流

背光：25mA Max

待机: 25mA Max(背光关闭)

测量：200mA Max(背光关闭)

质量

仪表：约2290g(含电池)

总质量：约4490g(含附件)

工作温湿度

-10℃～40℃；80%rh以下

存放温湿度

-20℃～60℃；70%rh以下

防护等级

IP65（合盖时）

过载保护

测量接地电阻：E-P、E-C各端口间AC 280V/3秒

绝缘电阻

10MΩ以上(电路与外壳之间500V)

耐压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61010-4-3，无线频率电磁场≤1V/m

适合安规

IEC61010-1、IEC1010-2-31、IEC61557-1、污染等级2、CAT Ⅲ 300V
