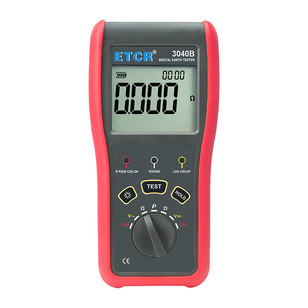

接地电阻(R)

0.00Ω～30.00Ω

±2%rdg±3dgt

0.01Ω

30.0Ω～300.0Ω

±2%rdg±3dgt

0.1Ω

300Ω～3000Ω

±2%rdg±3dgt

1Ω

3.00kΩ～30.00kΩ

±4%rdg±3dgt

10Ω

土壤电阻率(ρ)

0.00Ωm～99.99Ωm

(ρ=2πaRa:1 m～100m；

π=3.14)

0.01Ωm

100.0Ωm～999.9Ωm

0.1Ωm

1000Ωm～9999Ωm

1Ωm

10.00kΩm～99.99kΩm

(ρ=2πaRa:1 m～100m；

π=3.14)

10Ωm

100.0kΩm～999.9kΩm

100Ωm

1000kΩm～9000kΩm

1kΩm

接地电压

DC/AC 0.0～600V

±2%rdg±3dgt

0.1V

电    源

DC 9V（碱性干电池 LR6 1.5V 6节）

量    程

接地电阻：0.00Ω～30.00kΩ

土壤电阻率：0.00Ωm～9000kΩm

接地电压：DC/AC 0V～600V

测量方法

接地电阻：精密4线、3线法、简易2线法

土壤电阻率：四极法(温纳法)

对地电压：平均值整流(P(S)-ES接口间）

测试频率

128Hz/111Hz/105Hz/94Hz(AFC)

测试电流

＞20mA（正弦波）

开路测试电压

AC 40V max

背    光

可控白屏背光，适合昏暗场所使用

LCD尺寸

LCD显示域：58mm×46mm

仪表尺寸

183mm×89mm×56mm

测量时间

对地电压：约3次/秒

接地电阻、土壤电阻率：约15秒/次

线路电压

AC 600V以下测量

辅助桩报警

通过R P(S)R C(H) OK指示灯判断，能避免辅助接地极接地电阻过大引起的误差

电压报警

当电压＞36V时，触发Live circuit指示灯闪烁，蜂鸣器报警

数据保持

保持数据时“HOLD”符号指示

数据存储

300组，显示“FULL”符号表示存储已满

数据查阅

查阅数据时“READ”符号指示

溢出显示

超量程溢出时“OL”符号指示

干扰测试

自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示

电池电压

当电池电压降到约7.2V时，电池电压低符号“”显示，提醒更换电池

工作电流

背光：56mA Max

待机: 20mA Max(背光关闭)

测量：200mA Max(背光关闭)

质    量

仪表：约500g(含电池)

总重量：约3.34kg（含附件）

工作温湿度

-10℃～40℃；80%RH以下

存放温湿度

-20℃～60℃；70%RH以下

过载保护

测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒

绝缘电阻

10MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 600V、CAT IV 150V、污染等级2)；IEC61010-031；IEC61557-1(接地电阻)；IEC61557-5(土壤电阻率)；JJG 366-2004。
