品牌：: 鼎阳

产品简介

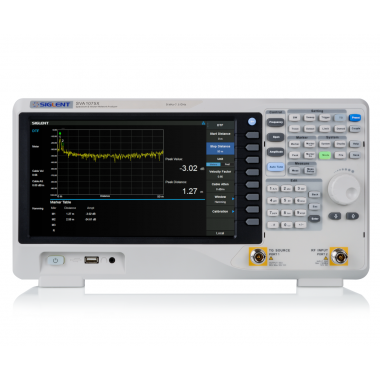

SVA1000X不仅是一款频谱分析仪，还具备矢量网络分析功能，覆盖9 kHz至7.5 GHz频段。其高分辨率带宽和出色的相位噪声性能，使得在射频电路设计与调试中表现卓越，是工程师们的得力助手。

主要特性

频率范围：9 kHz~7.5 GHz
矢量网络分析范围：100 kHz ~7.5 GHz
显示平均噪声电平：DANL< -165 dBm/Hz
相位噪声：< -99 dBc/Hz
标配跟踪源和前置放大器

多功能加持：5合1

矢量网络分析+EMI预兼容测试+DTF电缆和天线测量+频谱分析仪+调制分析=SVA1000X

SVA1000X作为鼎阳科技频谱分析和网络分析的多功能合一的分析仪，采用先进的微波技术和现代数字处理算法，功能丰富，性能优异，采用现代工业设计，各项指标均达到了国际同类产品的领先水平，既具备SSA3000X频谱仪系列的全部功能和性能，也通过内置100 k-7.5 G的定向耦合器，亦是一款功能完整的双端口单方向矢量网络分析仪。同样体积，更多功能，是教育教学和射频工程师的利器。

矢量网络分析

频率范围从最低100 kHz到最高7.5 GHz：

· 矢量网络分析，支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
· 单端口方向40 dB，传输动态范围超过70 dB，支持端口扩展和可配的速度系数；
· 显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式；
· DTF电缆和天线测量，基于网络分析时域测量的电缆和天线参数测量分析，可完成电缆故障点定位，阻抗分析等功能；
· 配置3.5 G范围N型OSL机械校准件；

低成本的EMI预兼容测试方案

在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持，包括：

· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能
· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线
· 符合CISPR 16的EMI滤波器和准峰值检波器，可配置准峰值的测量驻留时间
· 提供SRF5030T近场探头套装，针对空间辐射，线缆，PCB等查找干扰源
· 提供SEM5040A人工电源网络，可进行单相设备传导骚扰电压测量
· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程

调制分析，深度剖析调制信号

具备丰富的解调分析功能：

· 支持AM/FM模拟调制分析，以及ASK/FSK/PSK/MSK/QAM数字调试分析等复杂调制分析功能
· 具备EVM，幅度和相位偏移误差，IQ偏移误差，增益不平衡等多种数据分析能力
· 具备眼图，星座图，相位图，属于，频域，误差域等多种分析格式

丰富的信号功率测量

· 信道功率(CHP, Channel Power)
· 邻道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用带宽(OBW, Occupied Bandwidth)，
· 时域功率(T-Power, Time Domain Power)，
· 载噪比(CNR, Carrier Noise Ratio)，
· 三阶交调分析(TOI, Third-Order Intercept)，
· 谐波分析(Harmonic measurement)，
· 频谱监测瀑布图(Spectrum Monitor)

极简设计，便捷好用

现代工业设计，大气简洁的显示界面和操作方式
多点电容触摸屏，支持鼠标和键盘
支持屏幕编辑和保护
高级远程控制：支持基于电脑或手持终端设备的远程网络监控，FTP文件操作

产品参数

测量频率范围

100 kHz ~ 1.5 GHz, 100 kHz ~ 3.2 GHz, 100 kHz ~ 7.5 GHz

端口数

频率分辨率

1 Hz

幅度分辨率

中频带宽范围

10 kHz

输出功率设置范围

-20dBm ~ 0dBm, -40dBm ~ 0dBm

动态范围

90 dB

前面板跳线

显示平均噪声电平

SVA1015X：-156 dBm/Hz
SVA1032X：-161 dBm/Hz
SVA1075X：-165 dBm/Hz

相位噪声

SVA1015X：<-99 dBc/Hz
SVA1032X：<-98 dBc/Hz
SVA1075X：<-98 dBc/Hz

三阶交调

SVA1015X：+8 dBm
SVA1032X：+10 dBm
SVA1075X：+14 dBm

全幅度精度

SVA1015X：<1.2 dB
SVA1032X：<0.7 dB
SVA1075X：<0.7 dB

跟踪源

标配

多点触摸屏

标配

校准件

选配

电缆故障点定位

选配

高级测量套件

信道功率，邻道抑制比，占用带宽，时域功率，载噪比，三阶交调分析，谐波分析，瀑布图

EMI预兼容测试套件

EMI滤波器，准峰值检波器，免费EasySpectrum上位机软件

数字和模拟调制分析

ASK，FSK，AM，FM，QAM，PSK，MSK

通信接口

USB Device，USB Host（可扩展鼠标和键盘，USB-GPIB卡），LAN

远程驱动

支持基于USB-TMC/VX|-11/Socket/Telnet的SCPI/Labview/IVI驱动

远程控制软件

Easy Spectrum上位机软件，网络浏览器，NI-MAX，File Explorer

对比数据	SVA1000X	R&S FPC1500	R&S ZNL	Keysight E5061B	Tek TTR500
矢量网络分析频率范围	100 kHz - 7.5 GHz	2 MHz – 3 GHz，选配	5 kHz - 3/6 GHz	5 Hz – 3 GHz	100kHz - 3/6 GHz
S参数测量	S11,S21	S11,S21,选配	S11,S21,S12,S22	S11,S21	S11,S21,S12,S22
方向性	40 dB	42 dB	46 dB	49 dB	50 dB
动态范围	90 dB	80 dB	130 dB	120 dB	122 dB
显示平均噪声电平	-165 dBm/Hz	-165 dBm/Hz	-150 dBm/Hz	N/A	N/A
相位噪声@10 kHz 典型值	<-98 dBc/Hz	<-92 dBc/Hz	<-108 dBc/Hz	N/A	N/A
全幅度精度	< 0.7 dB	< 1.25 dB	< 1.5 dB	N/A	N/A
RBW	1 Hz – 3 MHz	1 Hz – 3 MHz	1 Hz – 10 MHz	N/A	N/A
前置放大器	标配	选配	选配	N/A	N/A
TG 跟踪源	100 kHz-7.5 GHz，标配	5 kHz – 3 GHz 选配	不支持	N/A	N/A
调制分析	AM/FM;ASK/FSK/MSK/PSK/DPSK/QAM	AM/FM;ASK/FSK	AM/FM/φM	N/Az	N/A
高级测量套件	支持	支持	支持	N/A	N/A
EMI预兼容测试	支持	支持	支持	N/A	N/A
反射测试套件	支持	支持	支持	N/A	N/A
电缆与天线测量	支持	支持	支持	支持	支持
触摸屏	电容触摸屏	不支持	支持	电容触摸屏	外接显示
接口	USB host/device/LAN/USB-GPIB	USB host/device/WIFI	USB host/device/LAN/USB-GPIB/DVI	USB host/device/LAN/USB-GPIB/VGA	USB
显示	10.1英寸TFT-LCD,1024*600	10.1 inch	10.1 inch 1280*800	10.4 inch 1024*768	外接显示
