品牌：: 鼎阳

产品简介

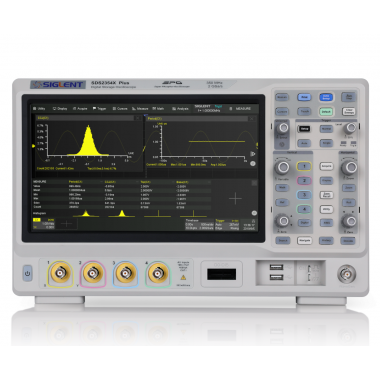

SDS2000X Plus系列以其出色的性价比和多功能性脱颖而出。提供70 MHz至500 MHz的带宽范围，2 GSa/s的采样率和丰富的触发解码功能，适用于广泛的电子测量任务。无论是研发、生产还是教学，都能轻松应对。

主要特性

mportant; box-sizing: border-box; transition: background .3s,border .3s,border-radius .3s,box-shadow .3s,transform var(--e-transform-transition-duration,.4s); margin: 0rem 0rem 2.5rem;">

模拟带宽70 MHz，100 MHz，200 MHz，350 MHz，500 MHz
实时采样率最高2 GSa/s
存储深度可达200 Mpts/ch
波形捕获率达500,000 wfm/s

优秀的用户界面和用户体验

mportant; box-sizing: border-box; transition: background .3s,border .3s,border-radius .3s,box-shadow .3s,transform var(--e-transform-transition-duration,.4s);">

配备10.1 英寸TFT-LCD 大显示屏，分辨率1024*600；
电容式触摸屏，专门为示波器操作定义的各种手势，极大地提高了仪器操控效率；
内嵌WebServer，可直接通过网页远程访问和操作示波器；
支持鼠标和键盘操作

10-bit模式，更好地还原波形细节

垂直分辨率用来描述数字示波器中ADC的位数，即位数越高，垂直分辨率越高，显示波形就越接近真实波形。
如图，分别是 8-bit 模式和 10-bit 模式下的波形图。

便捷的测量参数统计功能

参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差；可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况；趋势图可反应参数随时间的变化规律。
此外，对水平方向上的测量（如周期、脉宽等），摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有指定水平项目的测量值都计算出来并纳入统计，大大提高了测试效率。

强大的电源测试功能

波特图（标配）：利用波特图测试系统的频率响应或环路稳定性，在一定领域取代昂贵的网络分析仪。可搭配内置波形发生器或外置SDG系列任意波形发生器；
电源分析（选配）：电源分析选件能帮助用户快捷测量和分析电力电子领域中的多个项目，如电源质量、谐波、浪涌电流、开关损耗、输出纹波、瞬变响应、电源抑制比、功率效率等。

产品参数

mportant; padding-right: 0px !important;">

模拟带宽

70 MHz, 100 MHz, 200 MHz, 350 MHz, 500 MHz

通道数

2+EXT, 4+EXT

最高实时采样率

2 GSa/s

垂直分辨率

8 bit，可选10-bit模式

最大存储深度

200 Mpts/ch

屏幕尺寸

10.1 英寸电容式触摸显示屏，分辨率1024*600

最高波形捕获率

500,000 wfm/s

输入阻抗

(1 MΩ±2%) || (17 pF±2 pF) 50 Ω: 50 Ω±1%

时基范围

1.0 ns/div ~ 1000 s/div ROLL: ≥ 50 ms/div

触发类型

边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）

串行数据解码类型

标配：IIC, SPI, UART, CAN, LIN 选配：CAN FD, FlexRay, IIS, MIL-STD-1553B，SENT，Manchester

数字通道

16路数字通道。购买16路逻辑分析仪探头SPL2016，可实现16路数字通道采集功能。

数学运算

2路：2M点FFT、加、减、乘、除、积分、微分、平方根、平均、ERES和自定义表达式

自动测量

数十种自动测量功能，支持测量统计、Gating 测量、Math测量、History 测量、Ref 测量。支持对测量参数的直方图和趋势图统计

接口

USB 2.0 Host x2，USB 2.0 Device，LAN，
外触发输入，辅助输出（TRIG OUT，PASS/FAIL）

最大输入电压

1 MΩ ≤ 400 Vpk(DC + AC), DC~10 kHz 50 Ω ≤ 5 Vrms, ±10 V Peak

信号发生器

内置源，最高输出频率50 MHz。需购买任意波形发生器软件选件使用

尺寸

宽×高×厚 = 352 mm×224 mm×111 mm

mportant; padding-right: 0px !important;">

对比数据	SDS2000X Plus	Keysight MSO/DSOX2000A	Tektronix MSO/DPO2000B
模拟带宽	70 - 500 MHz	70 - 200 MHz	70 - 200 MHz
通道数	2/4 + EXT	2/4 + EXT	2/4 + EXT
最高实时采样率	2 GSa/s	2 GSa/s	1 GSa/s
最高波形捕获率	500,000 wfm/s	200,000 wfm/s	5,000 wfm/s
最大存储深度	200 Mpts	1 Mpts	1 Mpts
辉度及色温显示	256级辉度及色温显示	64级辉度及色温显示	仅支持辉度等级显示
分段存储功能	支持，最大90,000段	支持	不支持
历史波形记录及分析	支持，最大90,000帧	不支持	不支持
任意波形发生器	支持，内置50 MHz	支持，内置20 MHz	不支持
电源分析	支持	不支持	不支持
增强/高分辨率模式	支持，最高10 bit	支持	不支持
自动识别探头	支持	不支持	不支持
屏幕	10.1英寸触屏（1024*600）	8.5英寸 (800*480)	7英寸（480*234）
价格	￥6,280 起	$1,523 起	$1,550 起
